4.2. Береговой лот

Семенов И. [17]

Прибор предназначен для измерения глубины водоема. Принцип действия лота основан на измерении давления воды.

Принципиальная схема устройства показана на рис. 24.

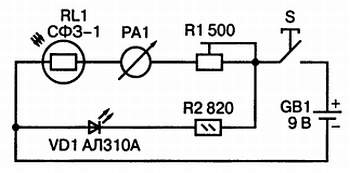

Рис. 24. Принципиальная схема лота

Светодиод VD1 и фоторезистор RL1 образуют датчик, предназначенный для погружения в воду на дно, который тремя проводами соединяется с остальными элементами схемы. В зависимости от глубины погружения увеличивается давление воды на чувствительный элемент датчика и уменьшается освещенность фоторезистора, что регистрируется стрелочным прибором РА1. Конструкция датчика приведена на рис. 25.

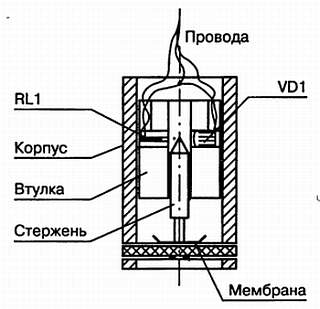

Рис. 25. Конструкция датчика лота

Корпус датчика выполнен из металлической трубки. Нижний торец закрыт мембраной из резины с тканевой прослойкой толщиной 3–4 мм. В центре мембраны крепится стержень круглого сечения диаметром 5 мм с коническим концом, который входит в отверстие втулки. Перпендикулярно оси втулки в ней просверлено сквозное отверстие диаметром 4,85 мм, в котором с одной стороны помещен светодиод, а с другой — фоторезистор. Три провода марки МГТФ-0,35 выходят из корпуса через верхнюю заглушку и обмотаны липкой лентой.

Источником питания лота служит батарея «Кронам напряжением 9 В. Стрелочный прибор — микроамперметр магнитоэлектрической системы с полным отклонением стрелки 50 или 100 мкА.
