2.5. Горный воздух в комнате

Иванов Б. [11]

Для насыщения воздуха в помещении отрицательными ионами предлагается конструкция электроэффлювиальной люстры, на которую подается высокое напряжение, приводящее к ионизации окружающего воздуха.

Принципиальная схема такого устройства приведена рис. 15.

Рис. 15. Схема литания электроэффлювиальной люстры

Устройство питается от электросети напряжением 220 В через сетевой трансформатор Тр1, вторичная обмотка которого подключена к мостовому выпрямителю на диодах Д1-Д4. Выпрямленное напряжение сглаживается конденсатором С1 и поступает в качестве питания на генератор с индуктивной обратной связью, собранный по симметричной схеме на транзисторах Т1 и Т2. Рабочий режим генератора обеспечивают резистор R1 и конденсатор С2. С повышающей вторичной обмотки III переменное напряжение частотой около 4000 Гц поступает на выпрямитель с умножением напряжения в шесть раз. В результате суммарное высокое напряжение на конденсаторах С6, С7 и С8 достигает 30 кВ и подается на электроэффлювиальную люстру.

Сетевой трансформатор Тр1 собран на сердечнике Ш20, толщина набора 30 мм, первичная обмотка содержит 2200 витков провода ПЭЛ диаметром 0,25 мм, вторичная обмотка — 120 витков провода ПЭЛ диаметром 1,2 мм.

Повышающий трансформатор Тр2 собран на ферритовом С-образном сердечнике от строчного трансформатора ТВС-110, обмотка 1-14 витков провода ПЭЛ диаметром 0,8 мм с отводом от середины, обмотка II — 6 витков того же провода с отводом от середины, обмотка III — 8000 витков провода ПЭЛШО диаметром 0,08 мм. Эскиз электроэффлювиальной люстры представлен на рис. 16.

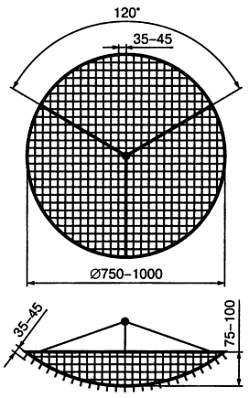

Рис. 16. Эскиз электроэффлювиальной люстры

Люстра выполнена из металлического кольца диаметром 750-1000 мм, на которое припаяны взаимно перпендикулярные медные провода диаметром 0,8 мм, образующие часть сферы. На пересечениях проводов к ним припаяны иголки длиной около 50 мм и толщиной 0,3 мм.

Диоды сетевого выпрямителя Д303 можно заменить современными диодами типа КД202А, высоковольтные выпрямительные столбы Д1008 — столбами КЦ105Д, имеющими значительно меньшие габариты. Конденсаторы С3-С8 должны выдерживать напряжение 10 кВ, так можно использовать конденсаторы типа КОБ с рабочим напряжением 12 кВ, использовавшиеся в телевизорах.
