1.3. Блок питания для компьютера типа «Балтик»

Сапожников М. [3]

Схема этого сетевого блока питания обеспечивает получение выходного стабилизированного напряжения 5 В при токе нагрузки до 4 А. Принципиальная схема блока приведена на рис. 4.

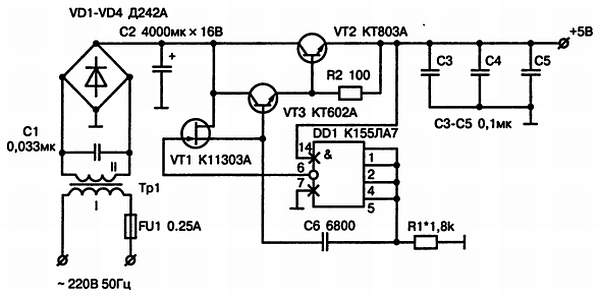

Рис. 4. Принципиальная схема блока питания для компьютера

Сетевое напряжение трансформируется и поступает на выпрямительный диодный мост VD1-VD4 с фильтрующим конденсатором С2. Конденсатор С1 предназначен для снижения уровня помех в электросети. Электронный стабилизатор выходного напряжения собран на составном проходном транзисторе VT2, VT3 и аналоге стабилитрона — одном элементе микросхемы DD1 типа 4И-НЕ. Входное напряжение этого элемента образовано падением напряжения на резисторе R1 от тока, протекающего с вывода питания микросхемы (вывод 14) через входную цепь микросхемы на выводы входа (выводы 1, 2, 4, 5), резистор R1 на общий провод. Логический элемент используется в качестве усилителя постоянного тока. Конденсатор С6 предохраняет схему от самовозбуждения за счет отрицательной обратной связи по переменному току. Транзистор VT1 применен в диодном включении. Конденсаторы С3-С5 снижают выходное сопротивление блока по высокой частоте.

Установка выходного напряжения производится подбором сопротивления резистора R1. Сетевой трансформатор Т1 должен обеспечить напряжение вторичной обмотки не менее 7 В при токе 5 А.
