Самодельный электрический щиток

Для удобства в работе с различными электрическими приборами необходимо установить на стене специальный электрический щиток, к которому подводится низкое постоянное и переменное напряжение.

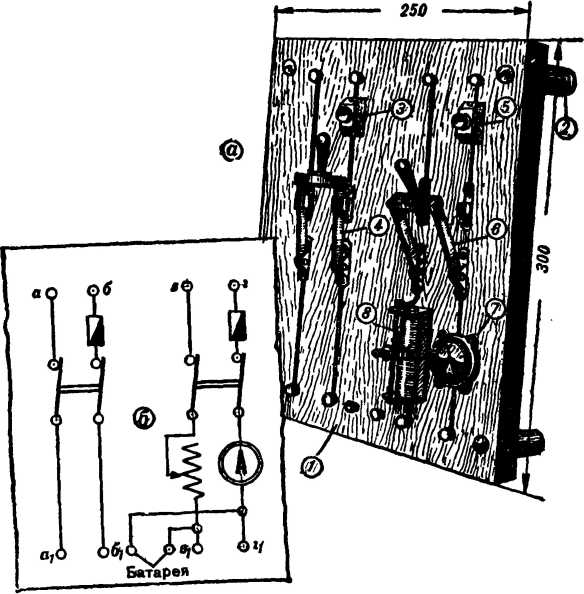

Простейший электрический щиток и его схема показаны на рисунке 82. Он состоит из деревянного основания 1, прикрепленного к стене при помощи роликов 2. К щитку подводятся две сети низкого напряжения: с левой стороны проложена сеть переменного, а с правой — постоянного тока. В сеть переменного тока включены предохранительная пробка 3 и двухполюсный рубильник 4. На входные зажимы а и б подается ток переменного напряжения от понижающего трансформатора, а приборы и модели переменного тока присоединяются к выходным зажимам а1 и б1.

В сеть постоянного тока включена предохранительная пробка 5, рубильник 6, автомобильный амперметр постоянного тока 7 со шкалой 15—0—15 ампер и низкоомный ползунковый реостат 8 до 10 ампер. К входным зажимам в и г присоединяются напряжение от выпрямителя, а к выходным зажимам в1 и г1 подключаются приборы и модели постоянного тока. Аккумуляторная батарея подключается для зарядки к специальным зажимам «батарея».

Рис. 82. Устройство электрического щитка.

Электрический щиток изготовьте в следующей последовательности.

Из фанеры толщиной 5–6 миллиметров вырежьте основание по рисунку 82, разметьте на нем места для крепления всех частей, просверлите нужные отверстия и пропитайте парафином. Прикрепите к основанию сначала все зажимы, затем рубильники, предохранительные пробки, реостат и, наконец, амперметр.

Установленные части соедините по схеме, показанной на рисунке 82, б, — и щиток готов. Прикрепите его на высоте 150–170 сантиметров от пола при помощи шурупов с роликами, установленными по углам основания.

Монтаж щитка надо делать толстыми изолированными проводами. Предохранительные пробки следует устанавливать на ток не более 10 ампер. При включении моделей и приборов, потребляющих ток более 10 ампер, нужно заранее поставить на щитке предохранительные пробки, рассчитанные на больший ток. Понижающий трансформатор и выпрямитель желательно установить на полу под щитком и соединить их с соответствующими входными зажимами изолированными проводами большого сечения.

Если вам потребуется изменять напряжение постоянного или переменного тока, то на щитке можете установить вольтметр рядом с амперметром и присоединить его к выходным зажимам с монтажной стороны.
