ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА

Вам, конечно, известно, что в каждой электрической цепи должен быть источник постоянного или переменного тока.

Источники постоянного тока, включенные в электрическую цепь, дают ток постоянного направления. К ним относятся сухие и мокрые гальванические элементы и батареи, различные аккумуляторы и аккумуляторные батареи, электрические машины постоянного тока, а также разработанные в последнее время термоэлектрические, солнечные и атомные батареи.

Источники переменного тока, включенные в электрическую цепь, дают ток, величина и направление которого периодически меняются. Переменный ток в промышленных и осветительных сетях (технический переменный ток) меняет свою величину и направление 100 раз в секунду, при-этом он течет 50 раз в одном направлении и 50 раз — в противоположном.

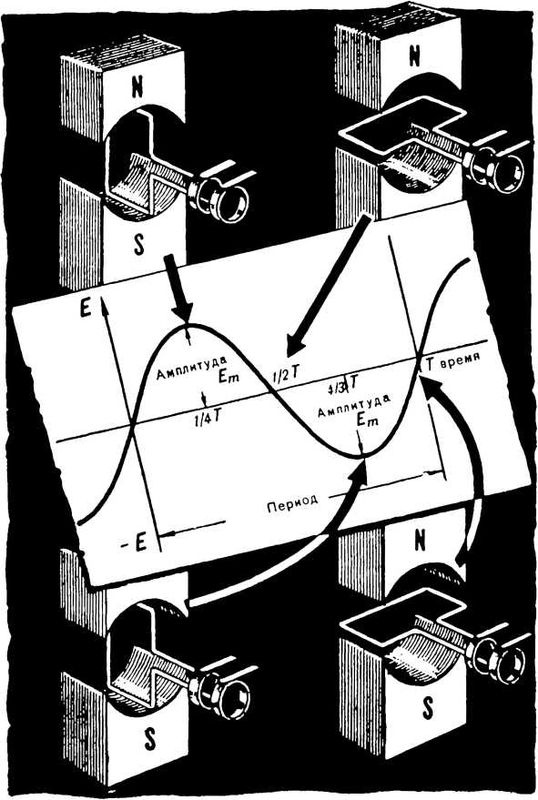

Технический переменный ток называют периодическим. Он характеризуется числом периодов (колебаний) в 1 секунду, или частотой. За единицу измерения частоты периодического тока принят 1 герц, то есть 1 период изменения тока в 1 секунду. Промышленный ток имеет частоту 50 герц. Периодический ток изображается на схемах (рис. 1) кривой линией, называемой синусоидой. Из рисунка видно, что переменный ток дважды достигает максимального (амплитудного) значения за один период колебания.

Рис. 1. Графическое изображение переменного тока.

Весьма важным достоинством переменного тока является возможность его преобразования из высокого напряжения в низкое, и наоборот, почти при одной и той же мощности. Такое преобразование тока называют трансформацией, а приборы, при помощи которых она осуществляется, — трансформаторами. Трансформаторы бывают повышающими и понижающими. В повышающих трансформаторах происходит преобразование переменного тока низкого напряжения в переменный ток высокого напряжения (до 200, 400 и 500 тысяч вольт). С помощью понижающих трансформаторов преобразуют переменный ток высокого напряжения в переменный ток низкого напряжения (до 120, 220 и даже до 1 вольта и меньше). Более подробно мы рассмотрим трансформаторы ниже, в главе «Домашняя электромастерская пионера».

Электрическая энергия может быть получена за счет преобразования химической энергии (в гальванических элементах и аккумуляторах), преобразования тепловой энергии угля (тепловые электростанции), преобразования механической энергии рек и энергии ветра (гидро- и ветроэлектростанции), преобразования тепловой энергии, выделяющейся при распаде ядер урана (атомные электростанции), за счет непосредственного превращения атомной энергии в электрическую (атомные батареи), за счет непосредственного превращения солнечной энергии в электрическую (солнечные батареи) и, наконец, за счет непосредственного превращения тепловой энергии в электрическую (термоэлектробатареи, термоэлектрогенераторы).
