Стол электрических чудес

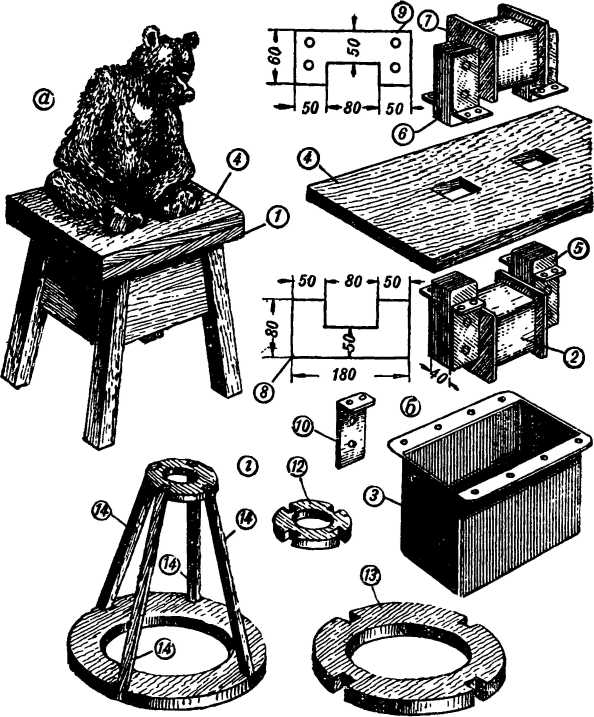

Внешний вид стола и его детали показаны на рисунке 62. Он состоит из четырех деревянных ножек и крышки. Снизу в центре крышки укреплена П-образная половина сердечника трансформатора с первичной обмоткой. Обмотка включается в сеть переменного тока через выключатель и фарфоровую розетку с предохранителями.

Экспонатами для демонстрации служат: железный сердечник, легкое алюминиевое кольцо, кастрюля для кипячения воды, соленоид, «волшебная лампа», «капризный мишка» и «дикий кот».

Конструкция стола показана на рисунке 62, а.

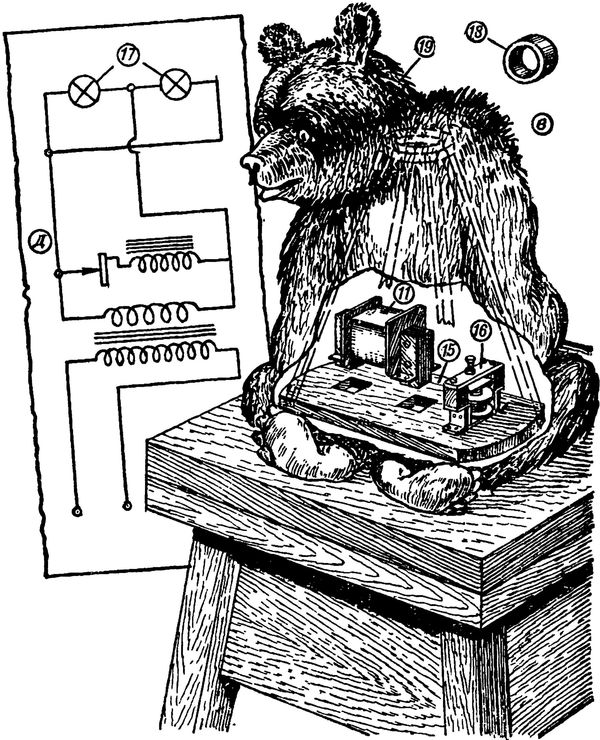

Рис. 62. Внешний вид стола и его части: 7 — электрический стол; 2 — половина трансформатора с первичной обмоткой; 3 — кожух для катушки с первичной обмоткой трансформатора; 4 — крышка стола; 5 — сердечник первичной катушки трансформатора; 6 — сердечник вторичной катушки трансформатора; 7 — каркас катушки; 8 — выкройка для пластин сердечника первичной катушки трансформатора; 9 выкройка для пластин вторичной катушки трансформатора; 10 — лапки для крепления сердечника первичной и вторичной обмоток; 11— сердечник второй половины трансформатора со вторичной обмоткой; 12 — малое кольцо каркаса мишки; 13 — большое кольцо каркаса; 14 — рейки туловища; 15 — основание мишки; 16 — электросигнал; 17 — лампочки; 18—кольцо для крепления лампочек вместо глаз; 19 — внешний вид макета мишки.

Вы можете изготовить его из сухих досок. Самой главной частью стола является П-образная половина сердечника трансформатора с катушкой первичной обмотки.

Подберите трансформаторные пластины П-образной формы от старых накальных или маломощных сварочных трансформаторов. Приблизительные размеры пластин показаны на рисунке 62, б. Вам нужно набрать пакет толщиной около 40 миллиметров. Для этой цели будет пригоден любой сердечник от старого силового радиотрансформатора с П-образными пластинами. Важно, чтобы площадь поперечного сечения сердечника была не менее 20–30 кв. сантиметров. Если под руками не окажется нужных трансформаторных пластин, вы можете изготовить их из кровельного железа по выкройке, показанной на рисунке 62, б. Вам нужно изготовить две половины сердечника трансформатора: первую половину для первичной обмотки, а вторую — для вторичной. Причем вторую половину сердечника надо сделать в трех экземплярах. Один — для «кота», другой — для «мишки», а третий — для «волшебной лампы».

Пластины следует изготавливать в таком порядке. Сначала по выкройке сделайте одну пластину — шаблон. А затем по шаблону на листе кровельного железа разметьте шилом или гвоздем остальное количество пластин. Вырежьте пластины с помощью зубила и ножниц по металлу, просверлите в пластинах нужные отверстия. Удалите заусенцы с краев пластин и отверстий. Прокалите пластины до темно-красного цвета и медленно остудите их. Не удаляйте окалины с поверхности пластин, так как она будет служить изоляционной прокладкой между соседними пластинами. Сердечник из таких пластин нагревается слабо даже при продолжительной работе. Соберите пластины в пакет и скрепите их заклепками с изолированными корпусами. Для этого стержень каждой заклепки покройте изоляционным лаком или оберните двумя слоями топкой бумаги, пропитанной парафином.

Среднюю часть пакета оберните плотной бумагой, смазанной изоляционным клеем или лаком. Это будет гильза каркаса катушек. Вырежьте щечки катушки из толстого картона и приклейте их по краям гильзы. У вас получился каркас катушки, на который намотайте около 1000 витков обмоточным проводом типа ПЭ или ПЭЛ диаметром 0,5–0,7 миллиметра. Припаяйте гибкие выводы к концам обмотки и закрепите их нитками. Прикрепите пакет с катушкой к крышке стола снизу при помощи лапок, пропуская концы пакета сквозь отверстия в крышке так, чтобы они были на уровне верхней плоскости крышки. Прикрепите крышку к столу, а сверху наклейте на нее по всей поверхности лист фанеры толщиной 1,5–2 миллиметра; зачистите его поверхность шкуркой, покрасьте черным лаком — и стол готов.
