Простейшие телеграфные аппараты

Интересные игры по телеграфной связи можно организовать летом в пионерских лагерях и в различных походах.

Для этой цели вам необходимо изготовить несколько одинаковых весьма простых и надежно работающих телеграфных аппаратов.

Внешний вид такого аппарата показан на рисунке 84, а.

Он состоит из основания 1, к которому прикреплены: электромагнит 2, телеграфный ключ 3, стойка 4 с двумя бобинами телеграфной ленты 5 и вертикальная стенка 6.

Сбоку к вертикальной стенке прикреплены лентонаправляющий 7, лентозажимный 8 и лентопротяжный 9 валики; чернильница 10 с тушью или черными чернилами, прикрепленная хомутиком 1 коромысло 12, к одному концу которого прикреплен якорь 13, а к другому пишущее колесико 14. Коромысло, подвешенное к крон штейну 15 с помощью скобочки 16, пружинки 17, болтика 18 с гайкой 19, может поворачиваться на оси шурупе 20.

Линия приема-передачи подключается к зажимам Л1 и Л2, укрепленным на основании (панели). Провода, соединяющие электромагнит со всеми деталями телеграфного аппарата, проложены под его основанием.

Схема соединения двух аппаратов показана на рисунке 84, б.

Рис. 84. Общий вид простейшего телеграфного аппарата (а) и упрощенная схема телеграфной связи между двумя пунктами (б).

Работу телеграфных аппаратов проследим по приведенной схеме, где показаны два пункта, соединенные между собой двухпроводной линией передачи (Л1 и Л1).

На каждом пункте имеется электромагнит 1, телеграфный ключ 2 и батарея питания КБС (карманная батарея сухая), включенная между контактами и ключа. Контакт 5 ключа в пункте А соединен линией Л1 с контактом 5 ключа, установленного в пункте через обмотки электромагнитов. Контакт 3 ключа в пункте А соединен линией Л2 с контактом 3 ключа в пункте Б.

Пусть из пункта А ведется передача, а в пункте Б производится прием переданных сигналов.

При нажатии на ключ в пункте А замыкаются его контакты 4 и 7 и размыкаются контакты и В этот момент электрический ток от одного полюса батареи последовательно пойдет через контакты 4 и 7, коромысло ключа 9, контакт 5, пройдет обмотку магнита аппарата в пункте А и через линию Л1 поступит в обмотку электромагнита 1 аппарата в пункте Б и дальше через контакты 5, коромысло ключа 9, контакты 8 и 3 и линию Л2 возвратится к другому полюсу батареи.

Ток будет идти до тех пор, пока нажат ключ в пункте А. В момент прохождения тока по обмотке электромагнита его якорь притянется к сердечнику и поднимет вверх противоположный конец коромысла с пишущим колесиком до соприкосновения с валиком, к которому прижимается бумажная лента.

Пишущее колесико, нижняя часть которого находится в чернильнице, при движении ленты по валику наносит на ней тире или точку. Тире будет получаться при продолжительном нажатии ключа, точка — при коротком. В телеграфной азбуке буквы состоят из сочетания точек и тире.

Если ключ не нажат, то электрическая цепь разомкнута, ток в линию не поступает, и пружинка поднимает якорь вверх и опускает противоположный конец коромысла вниз, отводя пишущее колесико от бумажной ленты и погружая его в чернильницу.

То же самое происходит при передаче из пункта в пункт А. Разница в данном случае будет состоять в том, что ток в линию пойдет от батареи КБС при нажатии ключа в пункте Б.

Телеграфист передающего пункта может производить контроль правильности передаваемой телеграммы. Для этого он должен передвигать ленту своего аппарата.

Изготовление деталей и сборка аппарата

Все части телеграфного аппарата монтируют на деревянном основании 1 размером 350х160х20 миллиметров. Форма и размеры деталей телеграфного аппарата показаны на рисунке 85. В таком аппарате телеграфная лента протягивается телеграфистом.

Электромагнит 2 аппарата состоит из двух катушек, намотанных в противоположные стороны проводом ПЭ-02. На каждую из катушек уложено по 600 витков. На всю обмотку электромагнита берут 60–70 метров провода.

Сердечники 3 катушек электромагнита изготовляют из мягкой железной трубки. Их размеры приведены на рисунке. Сердечники прикрепляют к железной пластинке 4 с помощью шурупов 5. Под головки шурупов подкладывают квадратики 6 из мягкого железа. Они служат полюсными надставками, которые уменьшают рассеивание магнитных линий, идущих из одного полюса электромагнита в другой. Якорь 7 электромагнита делают тоже из мягкого листового железа.

Каркасы катушек 15 электромагнита склеивают из плотного картона по размерам сердечника. На одном каркасе обмотку наматывают в одну сторону, а на другом — в противоположную Затем конец обмотки одной катушки соединяют с началом другой, как показано на рисунке.

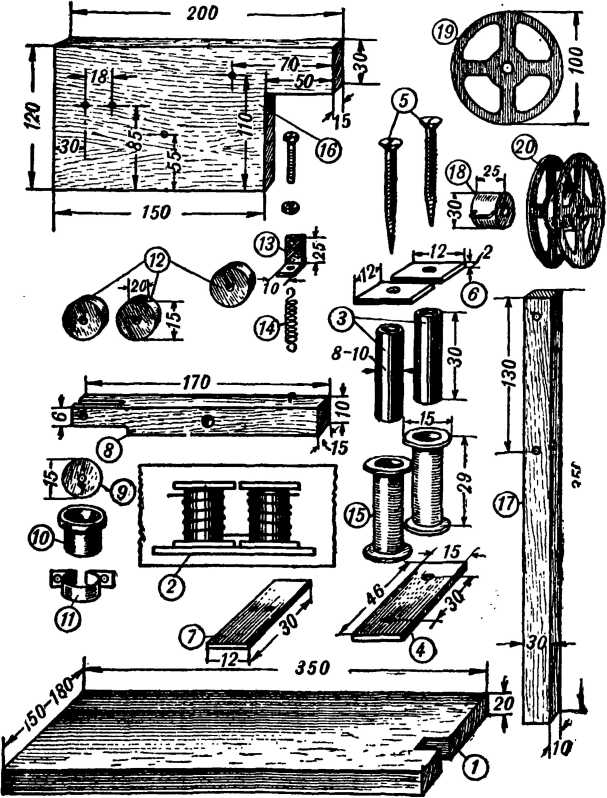

Рис. 85. Примерная конструкция деталей телеграфного аппарата.

Коромысло 8, на концах которого крепятся якорь и пишущее колесико, можно сделать в виде бруска из сухого дерева размером 170х15х10 миллиметров. Для пишущего колесика 9 вырезают кружок диаметром 15 миллиметров из алюминия, меди или мягкого железа. В центре кружка просверливают сверлом или же пробивают гвоздем отверстие для оси, на которой он должен свободно вращаться.

Колесико устанавливают в прорези коромысла так, чтобы оно находилось против середины чернильницы и при вращении не качалось из стороны в сторону. Для этого между колесиком и стенками прорези ставят небольшие втулки. Вместо пишущего колесика можно взять мягкий простой карандаш и закрепить его в отверстии на конце коромысла.

Чернильницей 10 может служить карболитовая крышка от флакона из-под одеколона. Хомутик 11 делают из жести. Валики 12 можно сделать из дерева.

Кронштейн 13 изготовляют из листовой латуни, меди или железа толщиной 1,5–2 миллиметра и прикрепляют к вертикальной стенке 16.

Пружину 14 (8—10 витков) изготовляют из стальной проволоки или из балалаечной струны.

Бобины 20 для телеграфной ленты делают из дерева. Щечки 19 бобины вырезают из фанеры толщиной 1–3 миллиметра или же из плотного картона. Сердечник бобины 18 — деревянный цилиндр диаметром 30 миллиметров и длиной 25 миллиметров (по ширине телеграфной ленты).

Стойку 17, на которой крепятся бобины, делают из дерева.

Телеграфный ключ и его детали показаны на рисунке 86.

Рис. 86. Общий вид телеграфного ключа и его детали.

Он состоит из деревянного основания 1, стойки ключа 2, сделанной из медной пластинки толщиной 1,5–2 миллиметра, и деревянного коромысла 3, обтянутого с трех сторон жестяным кожухом 4. На одном конце коромысла ставят головку ключа 5, прикрепленную винтом 6 и гайкой 7. На противоположном конце коромысла крепят передний контактный винт 8, закрепленный гайками 9. В отверстие, расположенное на коромысле ближе к стойке, пропускают регулировочный винт 10 ключа с гайкой 11. На винт надевают пружину 12, одним концом ее прикрепляют к основанию ключа скобочкой 13.

Пружину ключа (6–8 витков) изготовляют из стальной проволоки диаметром 0,3–0,5 миллиметра.

Стойку 2 крепят в середине основания ключа, а по обеим сторонам от нее, против переднего и заднего контактных винтов, ввинчивают в качестве переднего и заднего контактных упоров шурупы 14 и 15. Снизу к ним припаивают гибкие изолированные провода, для которых в основании ключа делают специальные бороздки. К стойке тоже припаивают гибкий провод, который снизу основания прокладывают в бороздке и закрепляют железными скобочками.

Регулировка собранного ключа заключается в установлении нужного зазора между нижними концами контактных винтов 8 и 6 и контактными упорами 14 и 15. Этот зазор должен быть от 3 до 5 миллиметров. Упругость хода ключа регулируют натяжением пружины 12 с помощью винта 10 и гайки 11.

После изготовления всех частей аппарата приступают к его сборке.

На вертикальной стенке б (рис. 84, а) сначала укрепляют валики 7, 8 и 9. Затем к концам коромысла 12 прикрепляют якорь 13 и пишущее колесико 14.

После этого надо приложить коромысло к вертикальной стенке и разметить места для крепления электромагнита и чернильницы.

Чернильницу 10 крепят к вертикальной стенке хомутиком 11. Для перемещения чернильницы вверх и вниз в хомутике делают вырезы под стягивающие шурупы.

На деревянном основании укрепляют электромагнит 2. Затем закрепляют на оси коромысло 12 и подвешивают его с помощью пружины 17 к кронштейну 15. Расстояние между якорем и наконечником электромагнита подбирают путем подтягивания винта 18 пружины 17. Ориентировочно зазор между якорем и электромагнитом должен быть 3–4 миллиметра.

На основании аппарата со стороны электромагнита прикрепляют телеграфный ключ 3. Провода от обмотки электромагнита и от ключа пропускают в бороздки под основание аппарата и закрепляют их скобочками. Между электромагнитом и ключом прикрепляют зажимы Л1 и Л1 для присоединения линии.

Схема соединения двух аппаратов была приведена на рисунке 84, б. После монтажа схемы прикрепляют стойку с бобинами так, чтобы телеграфная лента ложилась на валики без перекосов. В противном случае лента при движении будет спадать. Бобины должны свободно вращаться на своих осях.

На этом сборка аппарата заканчивается.

Работа на ключе

Чтобы научиться быстро и правильно передавать телеграммы, а также свободно читать принимаемый текст, надо соблюдать следующие правила:

1. Продолжительность передачи одного тире должна быть в три раза больше, чем продолжительность одной точки.

2. Промежуток времени между элементами передаваемой буквы должен равняться времени передачи точки.

3. Промежуток времени между передаваемыми буквами или цифрами должен быть больше, чем при передаче одного тире.

4. Промежуток времени между передаваемыми словами должен быть больше трех тире.

5. При передаче не работать всей рукой, а только кистью.

6. Не сжимать туго пальцами головку ключа, но и не отрывать пальцев от нее.

7. Опускать и поднимать кисть руки энергично.

8. Не раскачивать ключ влево и вправо.

9. Сидеть прямо, чтобы правая рука была против ключа, и не класть ногу на ногу.

10. Никогда не торопиться при передаче, а работать спокойно.

11. Для выработки четкой и правильной передачи знаков надо контролировать себя так: передачу точки следует производить под счет «раз», а промежуток между передаваемыми элементами под счет «и»; тире следует передавать под счет «раз, два, три».

12. Первоначальное чтение передаваемой телеграммы следует производить вместе с записью на бумаге принятых букв.

Прежде чем научиться читать передаваемые телеграммы, надо хорошо изучить телеграфную азбуку.
