Ремонт соединительного шнура

Нередко бывают случаи, когда соединительный шнур при неправильном использовании получает повреждение: обрыв возле вилки или фарфоровых гильз, отсоединение одного из концов. В результате этого ток не поступает в спираль нагревательного элемента, и прибор не работает. Нужно устранить неисправность. Для этого сначала определяют место обрыва проводов шнура на ощупь, просматривают надежность соединения шнура с вилкой и фарфоровыми гильзами, находят неисправность и устраняют ее. После устранения неисправности в шнуре его испытывают на обрыв.

Наиболее простым способом испытания проводов на обрыв является проверка их с помощью контрольной лампочки.

Контрольную лампочку собирают так: берут 40–50 сантиметров осветительного шнура и присоединяют его к патрону, свободные концы шнура очищают от изоляции на 25–30 миллиметров, облуживают их и обматывают изоляционной лентой. В патрон нужно ввернуть 25-ваттную лампочку, с помощью которой можно контролировать наличие тока в розетках, в предохранительных пробках и в соединительных шнурах. Проверка шнура на обрыв с помощью контрольной лампочки показана на рисунке 34.

Если при такой проверке окажется, что лампочка не горит, тогда снова продолжают искать повреждение в шнуре путем включения в сеть каждого проводника.

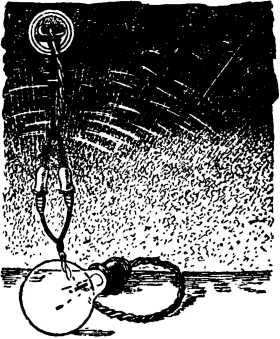

Рис. 34. Проверка соединительного шнура на обрыв.
