Охранная сигнализация

Можно придумать очень интересную «тайную» сигнализацию, заменяющую сторожей. Легко устроить, например, простейший сигнализатор, оповещающий о появлении человека на ступеньках крыльца или открывающего дверь помещения, шкафа, стола, сейфа и проч.

На рисунке 48 показаны некоторые варианты конструкции контактов «тайной» сигнализации. Их задача — замкнуть цепь сигнализации при открывании двери, окна, форточки, шкафа и проч.

Особенность цепи охранной сигнализации состоит в том, что ее провода скрыты от человеческого взора.

Простейшая конструкция охранного сигнализатора показана на рисунке 48, а.

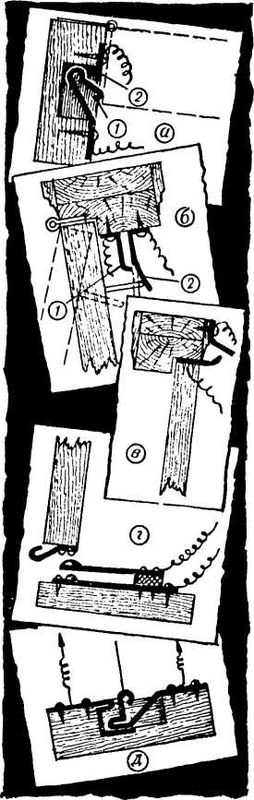

Рис. 48. Различные устройство охранной сигнализации.

Врежьте контактные пластинки в косяк окна или двери с таким расчетом, чтобы обвязка оконного переплета или двери в закрытом положении надавливала на выступающий кончик упругой пластинки 1 и отводила ее от пластинки 2, разрывая цепь сигнализации.

При открывании окна или двери пластинка 1 под действием своей упругости плотно прижмется к пластинке 2, замкнет цепь сигнализации, и звонок или сирена оповестят о появлении человека в недозволенном месте.

Другие конструкции контактов сигнализаторов у входных дверей показаны на рисунке 48, б, в, г, д.

Если дверь или окно открывается наружу, то сигнализатор значительно упрощается.

Привинтите к косяку окна или двери со стороны комнаты один контакт — медную скобу 1, как показано на рисунке 48, б, и на некотором расстоянии от скобы привинтите второй контакт — упругую скобу 2 несколько большей длины так, чтобы ее свободный конец плотно прижимался к скобе 1, когда дверь открыта. После этого в обвязку двери или оконного переплета против конца упругой скобы 2 вбейте гвоздь или укрепите деревянный упор, размыкающий контакты сигнализатора, если дверь закрыта. Стоит только немного приоткрыть дверь, как контакты замкнут цепь сигнализации, приводя в действие звонок или сирену. Если дверь открывается внутрь помещения, то контакты надо установить так, как показано на рисунке 48, в.
