Специальные виды охранной сигнализации

Надежную сигнализацию можно установить на ступеньках входного крыльца общественных хранилищ.

Для этого одну из ступенек установите на петлях. Под ее свободный конец подложите резиновые прокладки. На углу под ступенькой прикрепите два контакта с таким расчетом, чтобы они замыкались только под действием тяжести человека (рис. 49, а).

О появлении человека на ступеньках крыльца оповестит звонок, который включается при замыкании контактов.

При организации различных игр в пионерских лагерях вы можете построить очень забавную сигнализацию.

Она состоит из автоматического переключателя и звонка, соединенных между собой, как показано на рисунке 49, б. В цепь питания переключателя включается батарея из элементов Попова, а в цепь звонка включается батарейка от карманного фонаря. Переключатель и звонок устанавливаются рядом на стенке. Охранные контакты включаются в цепь переключателя.

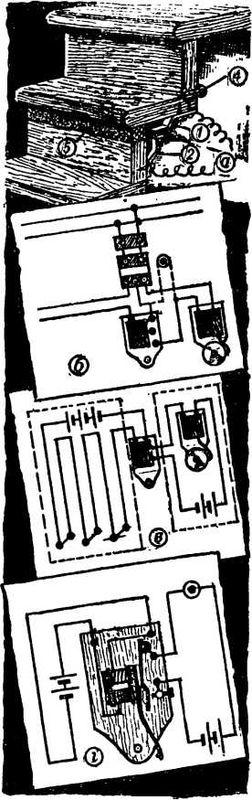

Рис. 49. Конструкции сигнализаторов специальных видов.

Принцип работы этого вида сигнализации состоит в следующем. Охранные контакты между собой замкнуты, по обмотке электромагнита переключателя все время проходит электрический ток, и якорь переключателя притягивается электромагнитом. В это время цепь звонка разомкнута пластинкой на переключателе.

При размыкании охранных контактов ток в цепи переключателя прекращается, якорь под действием упругой пластинки отходит в сторону контактного винта, замыкая цепь звонка, который оповещает о появлении человека. Если «подозрительное лицо» умышленно перережет провода охранной цепи, то звонок и в этом случае немедленно зазвонит.

Такая сигнализация позволяет установить множество охранных контактов, которые соединяются между собой только последовательно, как показано на рисунке 49, в. Это значительно повысит надежность охраны.

Автоматический переключатель можно сделать из старого звонка. Удалите его чашечку и установите упор так, чтобы якорь не касался полюсов электромагнита. На основании переключателя установите две пары контактных зажимов и соедините их в цепь, как показано на рисунке 49, г.

Юные пионеры-электротехники могут широко использовать звонковую сигнализацию в лагерной жизни, в школе и дома. Надо только проявить инициативу и побольше подумать.
