Ремонт электрочайника

Электрочайники встречаются различных видов. У одних чайников корпус цилиндрический, у других — куполообразный. Электрочайник состоит из корпуса и основания. Основание чайника прикрепляется ко дну болтом. Между дном и основанием помещен нагревательный элемент (ленточная спираль, намотанная на слюдяную пластинку). Концы от элементов выведены к зажимам штифтов, укрепленных сбоку на основании чайника и изолированных от него.

У нагревательных элементов нередко перегорают концы, поджатые под зажимы штифтов.

Для того чтобы устранить эту неисправность в электрочайнике, отвинчивают гайку, прикрепляющую основание к корпусу. Затем слегка приподнимают корпус и поджимают концы нагревательного элемента изнутри под зажим, следя за тем, чтобы эти концы не касались корпуса и друг друга. После этого основание снова прикрепляют к корпусу.

В тех случаях, когда нагревательный элемент перегорит в каком-то месте внутри, его нужно заменить новым. Замену перегоревшего нагревательного элемента новым можно произвести только путем полной разборки чайника.

Полная разборка чайника и ее последовательность показаны на рисунке 36.

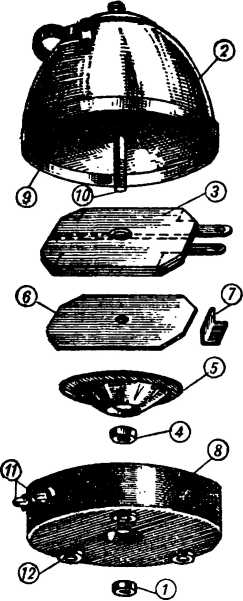

Рис. 36. Электрочайник и его детали.

Сначала отвертывают гайку 1 и приподнимают корпус 2 чайника, придерживая его основание. Концы нагревательного элемента 3 отсоединяют от зажимов и снимают корпус вместе с нагревательным элементом, прикрепленным гайкой 4 ко дну чайника. Затем отвинчивают гайку 4 и снимают металлический диск 5 и металлическую пластинку 6 вместе с изоляционной (слюдяной) прокладкой 7, которая предохраняет концы нагревательного элемента от соприкосновения с металлической пластинкой 6. После того как нагревательный элемент будет освобожден, его нужно тщательно проверить на обрыв. Убедившись, что нагревательный элемент перегорел, его заменяют новым.

При сборке нужно строго придерживаться той последовательности, в которой были уложены все части. Сборка должна производиться так.

Сначала ко дну 9 чайника прикладывают первую слюдяную пластинку, затем укладывают на нее нагревательный элемент так, чтобы он не касался дна и стенок корпуса чайника. После этого нагревательный элемент покрывают второй слюдяной пластинкой. На эту пластинку накладывают металлическую пластинку 6, под которую подкладывают изоляционную прокладку 7, надежно защищая концы нагревательного элемента от соприкосновения с пластинкой. Затем надевают на болт 10 металлический диск 5 и завинчивают гайку 4, плотно прикрепляя все части ко дну корпуса. После этого концы нагревательного элемента присоединяют к зажимам штифтов 11, причем следят за тем, чтобы они не касались корпуса и металлических частей. Основание с изоляционными подкладками 12 прикрепляют к корпусу, завинчивая гайку 1.
