Самодельный электровыжигатель

Вам, вероятно, приходилось видеть деревянные шкатулки, пеналы, рамки и другие вещи, украшенные выжженными рисунками. Выжигание на дереве производится специальными аппаратами. Вы можете изготовить такой аппарат, который работает с помощью электротока и поэтому называется электровыжигателем.

Для изготовления электровыжигателя потребуется трансформатор, понижающий сетевое напряжение 120–220 вольт до 2—12 вольт, 1,5–2 метра осветительного шнура, два болтика (на каждом из них по две гайки с шайбами), мелкие шурупы, изоляционная лента и деревянная ручка.

Ручку для электровыжигателя можно изготовить из сухого дерева или воспользоваться готовой от старого напильника, лобзика или поломанной отвертки, сняв с нее металлическое кольцо. По центру ручки просверлите сквозное отверстие диаметром 10–12 миллиметров или же прожгите его раскаленным железным прутком. После этого из латуни или миллиметрового железа вырежьте две пластинки и просверлите в них отверстия. Затем эти пластинки прикрепите к торцовой части ручки мелкими шурупами.

В качестве зажимов возьмите два болтика, которые прикрепите к пластинкам с помощью гаек. Под эти гайки подожмите концы проводов, заделанные петелькой. Болтики поставьте головками внутрь, а гайками наружу. На болтики наденьте по две шайбы и навинтите по второй гайке. Затем возьмите кусочек нихромовой или какой-либо другой реостатной проволоки длиной 40–60 миллиметров, диаметром 0,8–1 миллиметр. Концы этой проволоки закрепите зажимными гайками, выгнув ее по форме, показанной на рисунке 71.

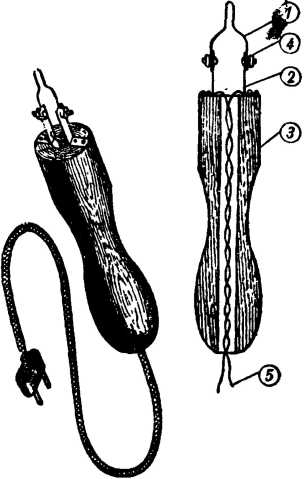

Рис. 71. Самодельный электровыжигатель: 1— нихромовая проволочка для выжигания; 2 — контактные держатели; 3 — рукоятка; 4 — зажимы; 5 — соединительные провода.

Концы шнура, идущие от зажимов электровыжигателя, присоедините к клеммам понижающего трансформатора. При включении трансформатора в сеть проволочка накалится до светло-красного цвета. Слегка прижав конец накаленной проволочки к дереву, выжгите на нем рисунок, предварительно нанесенный карандашом или переведенный с помощью копировальной бумаги.

Электровыжигатель продолжительно и надежно работает, если у него правильно подобрано накальное напряжение. Нельзя раскалять проволочку до белого цвета, так как она быстро окисляется и перегорает. Если проволочка раскаляется до ярко-красного цвета, считают, что напряжение и длина проволочки подобраны правильно (до ярко-красного цвета должна накаляться дужка заостренного изгиба).

Чтобы добиться нормального накала проволочки, измените ее длину и величину напряжения электротока.
