Трехточечные кварцевые генераторы

Среди радиолюбителей, занимающихся конструированием миниатюрных транзисторных радиопередатчиков и радиомикрофонов весьма популярны схемотехнические решения кварцевых ВЧ-генераторов с трехточечным включением резонансного контура. В таких генераторах, как и в трехточечных LC-генераторах, подключение резонансного контура к активному элементу осуществляется в трех точках. При этом, в зависимости от схемы включения по переменному току транзистора активного элемента кварцевого трехточечного генератора возможны три основных варианта включения как индуктивной, так и емкостной трехточек: по схеме с общей базой, по схеме с общим эмиттером и по схеме с общим коллектором.

Кварцевый резонатор используется в трехточечных генераторах в качестве элемента с индуктивным характером реактивного сопротивления. Поэтому при выборе схемы генератора с емкостным делителем в цепи обратной связи (емкостная трехточка) можно добиться выполнения условий самовозбуждения без использования катушки индуктивности.

В настоящее время в миниатюрных транзисторных передатчиках чаще всего используются три типа трехточечных кварцевых генераторов, выполненных с использованием емкостного делителя в цепи ПОС. Главное отличие этих схемотехнических решений, называемых по именам их изобретателей, заключается в способе включения транзистора активного элемента по переменному току. В емкостной трехточке по схеме Пирса транзистор включен по схеме с общим эмиттером, в емкостной трехточке по схеме Колпитца – с общим коллектором, а в емкостной трехточке по схеме Клаппа – с общей базой. Упрощенные принципиальные схемы трехточечных кварцевых генераторов указанных типов приведены на рис. 3.13.

Рис. 3.13. Упрощенные принципиальные схемы кварцевых емкостных трехточек по схеме Пирса (а), по схеме Колпитца (б) и по схеме Клаппа (в)

Весьма интересным представляется схемотехническое решение емкостной трехточки с включением кварцевого резонатора между базой и коллектором транзистора активного элемента (рис. 3.13а). Его впервые предложил американский изобретатель Джордж Пирс (Pierce), поэтому часто такая схема генератора называется схемой Пирса. Принципиальная схема высокочастотного кварцевого генератора по схеме Пирса, выполненного на биполярном транзисторе, включенном по схеме с общим эмиттером, приведена на рис. 3.14. Частота генерируемого сигнала составляет 1 МГц.

Рис. 3.14. Принципиальная схема трехточечного кварцевого генератора по схеме Пирса с частотой 1 МГц

В рассматриваемой схеме активный элемент выполнен на биполярном транзисторе VT1, который по переменному току включен по схеме с общим эмиттером. Стабилизация рабочей точки транзистора обеспечивается с помощью цепи ООС, а режим работы транзистора VT1 по постоянному току определяется величиной сопротивления резистора R1. Особенностью данной схемы является включение кварцевого резонатора BQ1 между базой и коллектором транзистора, то есть в цепи отрицательной обратной связи. При этом значение частоты генерируемых колебаний рекомендуется выбирать немного ниже частоты параллельного резонанса.

При изменении параметров конденсаторов С1 и С2 в данном генераторе можно использовать кварцевые резонаторы с большей частотой. Например, для частот от 10 МГц до 30 МГц емкость этих конденсаторов должна составлять 27 пФ. Соответственно следует уменьшить и индуктивность дроссельной катушки L1.

Отличительной особенностью кварцевых генераторов, выполненных по схеме Пирса, является сравнительно высокая стабильность частоты генерируемого высокочастотного сигнала, поскольку на добротность кварцевого резонатора параметры подключаемых к нему элементов практически не оказывают заметного влияния. В то же время амплитуда выходного сигнала в значительной мере зависит от стабильности положения рабочей точки транзистора. Поэтому нередко используются схемотехнические решения, в которых для стабилизации положения рабочей точки транзистора активного элемента применена и так называемая классическая мостовая схема.

Принципиальная схема высокочастотного кварцевого генератора по схеме Пирса с использованием классической схемы стабилизации положения рабочей точки транзистора, приведена на рис. 3.15. В данном случае частота генерируемого сигнала может составлять от 1 МГц до 3 МГц.

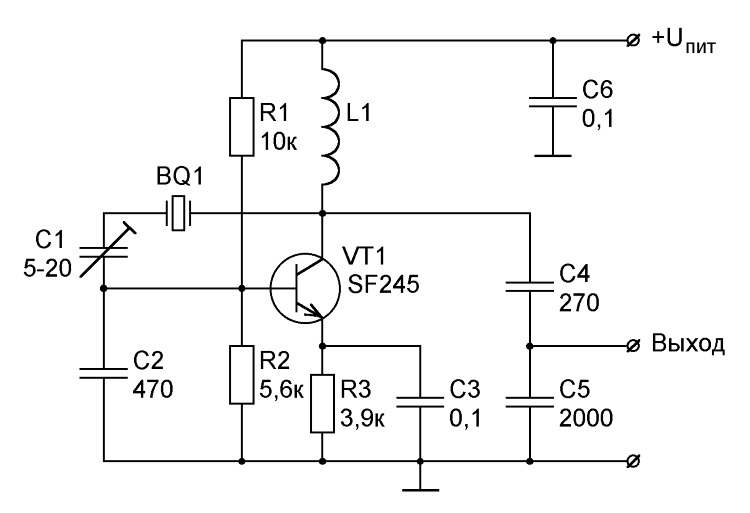

Рис. 3.15. Принципиальная схема кварцевого трехточечного генератора по схеме Пирса с частотой от 1 МГц до 3 МГц

Как и в рассмотренной ранее схеме активный элемент генератора выполнен на биполярном транзисторе VT1, который по переменному току включен по схеме с общим эмиттером. Однако в данной схеме положение рабочей точки транзистора VT1 определяется соотношением величин сопротивлений резисторов R1 и R2, образующих делитель напряжения в цепи базы транзистора. В состав мостовой схемы стабилизации положения рабочей точки в данном случае помимо резисторов R1 и R2 входит резистор R3, включенный в цепи эмиттера транзистора VT1. По высокой частоте резистор R3 образует цепь положительной обратной связи, глубина которой уменьшается подключением конденсатора С3. Таким образом, стабилизация положения рабочей точки обеспечивается использованием цепи отрицательной обратной связи по току за счет подключения резистора R3 и конденсатора С3 в цепь эмиттера транзистора VT1. Более подробно принцип действия такой цепи ООС был рассмотрен в соответствующем разделе одной из предыдущих глав.

Для того, чтобы каскад начал работать в режиме генерации колебаний, необходимо обеспечить сдвиг фазы между выходом и входом активного элемента на 180°. Выполнение этого условия обеспечивается соответствующим включением конденсаторов С2, С4 и С5. Емкости конденсаторов С2 и С4 следует выбирать максимально возможными, однако их величины ограничены возможностями транзистора VT1 по обеспечению самовозбуждения каскада. Поэтому в данной конструкции рекомендуется применять транзистор с максимальным усилением по току. Напомним, что рассматриваемое схемотехническое решение основано на использовании индуктивной составляющей комплексного сопротивления кварцевого резонатора BQ1, который работает в режиме, близком к режиму параллельного резонанса. Резонансную частоту в незначительных пределах можно регулировать с помощью подстроечного конденсатора С1, который включен последовательно с кварцевым резонатором BQ1.

На конденсаторах С4 и С5 собран емкостной делитель, с которого снимается выходной сигнал. Входное комплексное сопротивление активного элемента генератора определяется величиной емкости конденсатора С2, а выходное – емкостями конденсаторов С4 и С5. Емкость конденсатора С5 сравнительно велика, поэтому его емкостным сопротивлением в данном случае можно пренебречь. Этот конденсатор обеспечивает благоприятные условия для снятия выходного сигнала с коллектора транзистора VT1.

Необходимо отметить, что в случае, если напряжение источника питания достаточно велико, высокочастотный дроссель L1 в цепи коллектора транзистора можно заменить обычным резистором.

Данное схемотехническое решение практически без каких-либо изменений можно использовать при построении генератора с более высокой рабочей частотой. Например, при использовании кварцевого резонатора BQ1, имеющего частоту от 3 МГц до 10 МГц емкость конденсатора С1 должна быть уменьшена до 330 пФ, емкость конденсатора С2 – до 150 пФ, а емкость конденсатора С4 – до 1500 пФ. При использовании кварцевого резонатора BQ1, имеющего частоту от 10 МГц до 30 МГц емкость конденсатора С1 должна быть уменьшена до 180 пФ, емкость конденсатора С2 – до 47 пФ, а емкость конденсатора С4 – до 330 пФ.

Для получения более высоких значений частот сигнала используются схемотехнические решения так называемых гармониковых генераторов по схеме Пирса, в которых частота генерации представляет собой одну из нечетных гармоник частоты кварцевого резонатора. Чаще всего это третья, пятая или седьмая гармоники. Однако рассмотрение таких схем выходит за рамки данной книги.

Генераторы Пирса вполне заслуженно считаются генераторами с наилучшей кратковременной стабильностью частоты. Однако недостатком таких схем является сравнительная сложность. К тому же особое внимание следует уделять качественной стабилизации базового тока транзистора. Недостатком генераторов по схеме Пирса можно считать и то, что ни один из выводов кварцевого резонатора не подключен к шине корпуса.

При разработке транзисторных микропередатчиков и радиомикрофонов нередко используется схемотехническое решение трехточечного кварцевого генератора, в котором транзистор активного элемента по переменному току включен по схеме с общим коллектором. При этом кварцевый резонатор, имеющий индуктивный характер реактивного сопротивления, входит в состав параллельного резонансного контура в качестве индуктивной ветви. Емкостная ветвь этого контура образована двумя включенными последовательно конденсаторами, в точку соединения которых подается сигнал с выхода активного элемента (рис. 3.13б). В результате конденсаторы образуют емкостной делитель в цепи положительной обратной связи, поэтому такую схему кварцевого генератора часто называют схемой Колпитца. Принципиальная схема кварцевого трехточечного генератора по схеме Колпитца приведена на рис. 3.16. Частота генерируемого сигнала может составлять от 10 МГц до 25 МГц при выходном эффективном напряжении от 200 мВ до 300 мВ.

Рис. 3.16. Принципиальная схема кварцевого трехточечного генератора по схеме Колпитца с частотой от 10 МГц до 25 МГц

В рассматриваемой конструкции транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. При этом положение рабочей точки транзистора определяется величиной сопротивлений резисторов R1 и R2, образующих делитель напряжения. По переменному току транзистор VТ1 включен по схеме с общим коллектором, поскольку по высокой частоте его коллектор заземлен через конденсатор С5 сравнительно большой емкости.

Высокочастотные колебания возникают в колебательном контуре, включенном по переменному току между базой транзистора VТ1 и шиной корпуса. Резонансный контур образован кварцевым резонатором BQ1 и конденсаторами С1, С2, С3 и С4. Сигнал, сформированный в эмиттерной цепи транзистора VТ1, то есть на выходе активного элемента, подается на емкостной делитель, образованный конденсаторами С3 и С4, входящий в состав резонансного контура. Снимаемое с емкостного делителя напряжение подается во входную цепь активного элемента, а именно на базу транзистора VТ1, в результате чего каскад оказывается охваченным положительной обратной связью. Величина напряжения ОС, и, соответственно, глубина обратной связи, определяется соотношением величин емкостей конденсаторов С3 и С4.

Необходимо отметить, что при стабилизации положения рабочей точки транзистора VT1 указанным способом, то есть с помощью мостовой схемы, в состав которой входят резисторы R1, R2 и R4, резисторный делитель оказывает заметное влияние на добротность кварцевого резонатора BQ1. Это влияние объясняется тем, что при сравнительно высоком входном сопротивлении транзистора элементы указанного делителя выступают в качестве дополнительной нагрузки пьезоэлектрического элемента. В результате уменьшение добротности кварцевого резонатора может привести к ухудшению параметров всего каскада. Решить данную проблему можно либо выбором возможно больших величин сопротивлений резисторов делителя, либо применением более простых схем стабилизации положения рабочей точки транзистора (без резисторного делителя). Однако во втором случае, скорее всего, стабильность положения рабочей точки будет хуже.

Емкость конденсаторов С3 и С4, которые используются в емкостном делителе, следует выбирать возможно большей, особенно если в качестве активного элемента каскада применяется транзистор с менее качественными высокочастотными параметрами. При этом емкость конденсатора С4 в выходной цепи обычно выбирается в 2–3 раза большей, чем емкость конденсатора С3. Высокая суммарная емкость позволяет последовательно с кварцевым резонатором включить цепочку из двух включенных параллельно конденсаторов С1 и С2. Подстроечный конденсатор обеспечивает возможность регулировки рабочей частоты генератора в незначительных пределах.

Рассмотренное схемотехническое решение может стать основой транзисторного генератора с выходной частотой до 100 МГц. Однако в этом случае рекомендуется использовать гармонические составляющие основной частоты генерации. К достоинствам схемы Колпитца следует отнести и то, что один из выводов кварцевого резонатора BQ1 при необходимости может быть подключен непосредственно к шине корпуса. Для этого достаточно исключить из схемы конденсаторы С1 и С2.

Не менее интересным представляется схемотехническое решение емкостной трехточки с включением кварцевого резонатора между эмиттером и коллектором транзистора активного элемента (рис. 3.13в). Такую схему часто называют схемой Клаппа. Принципиальная схема кварцевого трехточечного генератора по схеме Клаппа приведена на рис. 3.17.

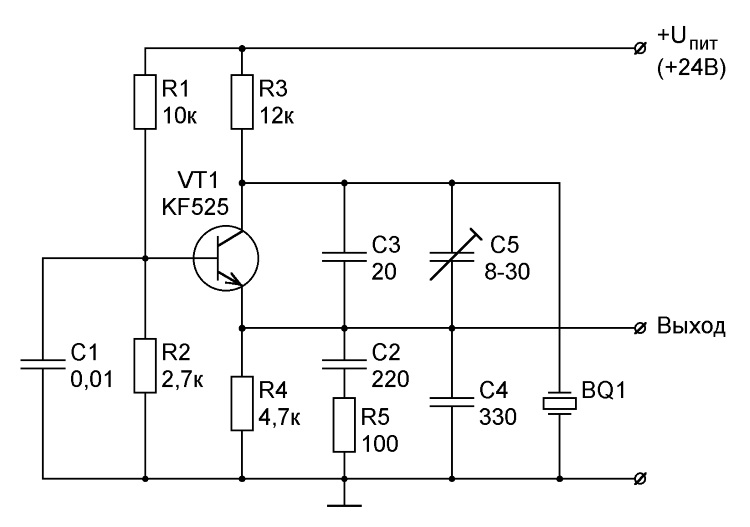

Рис. 3.17. Принципиальная схема кварцевого генератора с включением транзистора по схеме с общей базой (схема Клаппа)

Транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. При этом положение рабочей точки транзистора определяется величиной сопротивлений резисторов R1 и R2, образующих делитель напряжения. По переменному току транзистор VТ1 включен по схеме с общей базой, поскольку по высокой частоте его база заземлена через конденсатор С1 сравнительно большой емкости. Стабилизация положения рабочей точки транзистора VT1 обеспечивается мостовой схемой, в состав которой помимо резисторов R1 и R2 входит резистор R4 в цепи эмиттера транзистора.

Кварцевый резонатор BQ1 включен в выходной цепи активного элемента, между коллектором транзистора VT1 и шиной корпуса. Связь выходной и входной цепей активного элемента обеспечивается включением между коллектором и эмиттером транзистора VT1 емкостного делителя, образованного конденсаторами С3 и С4. Емкости этих конденсаторов следует выбирать максимально возможными, однако не следует забывать о том, что одновременно с их увеличением уменьшается глубина обратной связи, что приводит к ухудшению режима работы кварцевого резонатора BQ1. В данном случае емкостной делитель подключен параллельно резонатору, поэтому его общее емкостное сопротивление должно быть хотя бы в два раза больше, чем внутреннее сопротивление резонатора, для того, чтобы обратная связь имела достаточную глубину. При необходимости величины емкостей конденсаторов С3 и С4 можно уменьшить. Параллельно конденсатору С3 рекомендуется подключить подстроечный конденсатор С5.

Из схемы видно, что для достижения высокого выходного сопротивления каскада величина сопротивления резистора R3 в цепи коллектора транзистора VT1 должна быть большой. Однако реализация этого условия довольно сложна, поскольку одновременно необходимо обеспечить стабильный режим работы транзистора. В этом заключается один из недостатков рассматриваемого схемотехнического решения. Тем не менее, при соблюдении определенного компромисса можно сконструировать генератор с весьма приемлемыми параметрами.

При выборе величины сопротивления резистора R3 не следует забывать о том, что его малое значение одновременно с уменьшением выходного сопротивления каскада приводит к уменьшению добротности кварцевого резонатора, который работает в режиме параллельного резонанса. Увеличить сопротивление резистора R3 можно за счет увеличения напряжения источника питания. При низком напряжении питания вместо резистора R3 рекомендуется включить дроссель.
