4.3. Зажигалка для газа

Вилков В. [16]

Принципиальная схема еще одной электронной зажигалки для газовой плиты представлена на рис. 21.

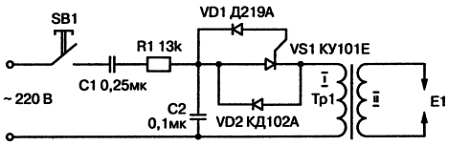

Рис. 21. Принципиальная схема зажигалки на тиристоре

При включении тумблера SB1 напряжение сети через конденсатор С1 и резистор R1 поступает на генератор импульсов, частота повторения которых составляет несколько сот герц. После прохождения через повышающий трансформатор Тр1 амплитуда импульсов достигает 10 кВ, что приводит к искровому пробою разрядника, подключенного к выводам вторичной обмотки трансформатора.

Импульсный генератор образован тиристором VS1 и диодом VD1, соединение которых представляет собой аналог динистора, и конденсатором С2. Диод VD2 защищает тиристор от пробоя обратным напряжением, возникающим благодаря ЭДС самоиндукции обмотки трансформатора.

Трансформатор Тр1 собран из расположенных соосно трех капроновых шпулек от швейной машинки без сердечника. В каждой шпульке наматывают по 1000 витков провода ПЭВ-2 диаметром 0,12 мм. Затем шпульки складывают, обмотки соединяют согласно, обматывают изоляционной лентой и наматывают первичную обмотку — 30 витков провода ПЭВ-2 диаметром 0,45 мм.

Автор рекомендует применять конденсаторы С1 и С2 с рабочим напряжением не менее 160 В. Однако в связи с тем, что амплитудное значение сетевого напряжения составляет 311 В, конденсаторы должны быть рассчитаны на рабочее напряжение 400 В.
