3.1. Найдите «мину» [10]

Этот игрушечный миноискатель можно использовать в комнатных играх. Один участник скрытая прячет под ковриками, половиками или дорожками несколько жестяных кружков от консервных банок, а другой отыскивает их с помощью миноискателя. Его принципиальная схема изображена на рис. 12.

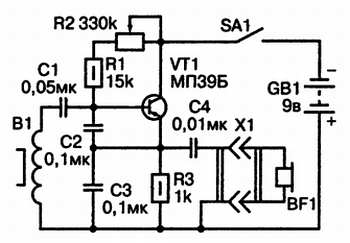

Рис. 12. Принципиальная схема игрушечного миноискателя

На транзисторе VT1 собран звуковой генератор по схеме индуктивной трехтонки. Колебания звуковой частоты с эмиттера транзистора через разделительный конденсатор С4 поступают на головные телефоны, которые воспроизводят звуковой сигнал. Переменным резистором R2 можно регулировать чувствительность устройства.

Частота звуковых колебаний определяется емкостями конденсаторов С1-СВ и индуктивностью поисковой катушки В1.

Если вблизи этой катушки оказывается «мина», индуктивность изменяется и также изменяется тон звука. Поисковая катушка представляет собой капсюль от головных телефонов (рис. 13) с удаленной мембраной. Вместо транзистора МП39Б можно установить ГТ108Б.

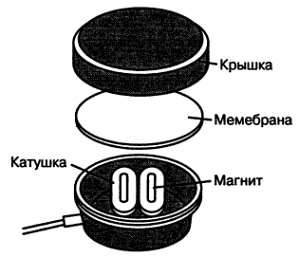

Рис. 13. Конструкция поисковой катушки
