5.5. Прибор для проверки транзисторов

Карпачев А. [23]

Предлагаемый прибор обладает широкими возможностями. С его помощью можно проверить исправность маломощных транзисторов обеих структур, оценить значения их статического коэффициента передачи тока базы, проверить уровень собственных шумов. Наконец, прибор позволяет выявить структуру транзистора и определить его выводы. Принципиальная схема прибора приводится на рис. 29.

Рис. 29. Принципиальная схема прибора для проверки транзисторов

Проверяемый транзистор подключается к гнездам соединителя XS1 и входит в схему генератора звуковой частоты, в котором положительная обратная связь создается между коллекторной и базовой обмотками трансформатора Т1. Частота генерации определяется параметрами трансформатора и емкостью конденсатора С1. Значение статического коэффициента передачи тока базы определяется положением переменного резистора R3, при котором возникает генерация.

С коллектора проверяемого транзистора сигнал звуковой частоты через разделительный конденсатор С2 подается на базу транзистора VT1, на котором собран усилитель звукового сигнала, нагруженный головными телефонами BF1. При наличии генерации телефоны сигнализируют об этом. Если установка R3 недостаточна для генерации в телефонах, слышны собственные шумы проверяемого транзистора.

При проверке транзистора его подключают к гнездам соединителя XS1, переключатель SA1 устанавливают в положение, соответствующее структуре транзистора, включают питание тумблером SA3 и резистором R3 добиваются генерации. Если она возникает, значит, транзистор исправен, а по положению R3 можно судить о значении h_21э.

Если структура и назначение выводов транзистора не известны, его присоединяют к соединителю XS1 произвольно, положение SA1 также произвольно, включают питание и поочередно перебирают все шесть положений переключателя SA2. Резистор R3 должен быть в нижнем по схеме положении.

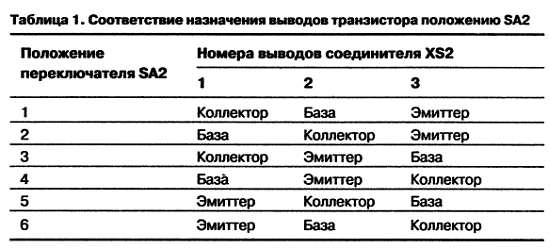

Когда появляется генерация, параметры транзистора уже определены: структура соответствует положению переключателя SA1, а назначение выводов определяется по табл. 1.

Если генерация не появляется, переключают SA1 в противоположное положение и вновь перебирают положения переключателя SA2 до появления генерации.

Трансформатор можно взять от малогабаритного транзисторного приемника. Вместо транзистора МП39Б можно установить ГТ108Б. Телефонный капсюль ДЭМШ.
