6.1. Тиристорный частотомер

Неделькин В. [24]

В электронных частотомерах конденсаторного типа исследуемый сигнал обычно преобразуется в импульсы, нормированные по длительности и амплитуде, которыми заряжается конденсатор. В течение пауз постоянная составляющая разрядного тока оказывается пропорциональна частоте и измеряется стрелочным прибором. В предлагаемой схеме формирователь импульсов и нормирующий каскад объединены благодаря свойствам тиристора: он практически мгновенно отпирается, напряжение на открытом тиристоре близко к нулю и запирается он при уменьшении тока ниже порога удержания, независимо от тока управления. Принципиальная схема частотомера приведена на рис. 30.

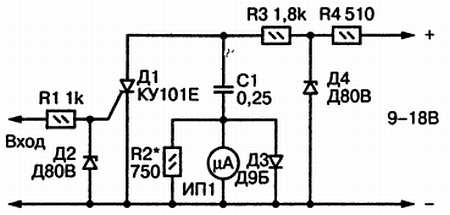

Рис. 30. Принципиальная схема тиристорного частотомера

При отсутствии входного сигнала тиристор Д1 заперт, а конденсатор С1 заряжается от источника питания стабилизированным напряжением. Ток заряда протекает через диод Д3, минуя стрелочный прибор ИП1. Приходящий входной сигнал ограничивается стабилитроном Д2 и отпирает тиристор. При этом конденсатор разряжается через тиристор и стрелочный прибор. Независимо от параметров входного сигнала за каждый его период конденсатор отдает стрелочному прибору один и тот же заряд, равный произведению емкости на напряжение заряженного конденсатора. За единицу времени (секунду) через прибор пройдет столько зарядов, сколько периодов сигнала содержится в одной секунде, а это число равно частоте сигнала.

В схеме используется микроамперметр М261 с током полного отклонения 50 мкА. При линейной шкале полное отклонение стрелки соответствует частоте 100 Гц.
