5.4. Простой испытатель транзисторов

Радушнов Ю. [22]

Этот несложный прибор позволяет проверять исправность биполярных транзисторов обеих структур малой, средней и большой мощности. Принципиальная схема испытателя приведена на рис. 28.

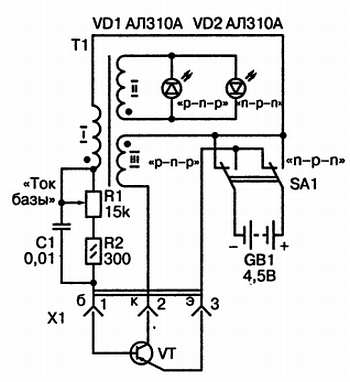

Рис. 28. Схема простого испытателя транзисторов

При подключении к прибору испытуемого транзистора благодаря наличию блокинг-трансформатора Т1 образуется блокинг-генератор, генерирующий короткие импульсы за счет сильной положительной обратной связи с коллекторной обмотки трансформатора на базовую через конденсатор С1 с параллельно подключенными к нему резисторами R1 и R2.

Значение статического коэффициента передачи тока базы испытуемого транзистора позволяет оценить переменный резистор R1 по положению его ротора, при котором возникает генерация. Светодиоды VD1 и VD2 сигнализируют о структуре транзистора благодаря тому, что от нее зависит полярность импульсов на обмотке II блокинг-трансформатора.

Блокинг-трансформатор собирается на сердечнике из пластин Ш6 при толщине пакета 8 мм. Обмотка I содержит 200 витков провода ПЭВ-1 диаметром 0,2 мм. Обмотка III — 100 витков того же провода, обмотка II — 30 витков провода ПЭВ-1 диаметром 0,3 мм. Сборка сердечника производится пакетно: пакет Ш-пластин и пакет перемычек складываются с бумажной прокладкой между ними.
