3.2. Электронная «мина»

Иванов Б. [11]

В предыдущей конструкции цель игры состояла в поиске пассивной «мины» — металлического кружка. Эта схема рассчитана на поиск активной «мины» или «жучка», которого необходимо обезвредить. «Жучок» представляет собой электронный генератор, излучающий в пространство переменное магнитное поле. Его принципиальная схема приведена на рис. 14.

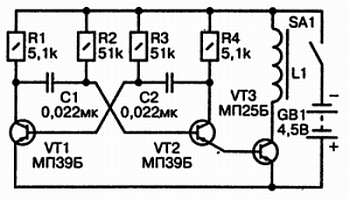

Рис. 14. Принципиальная схема электронной «мины»

На транзисторах VT1 и VT2 собран симметричный мультивибратор с емкостными связями, а на транзисторе VT3 — выходной усилитель по схеме с общим эмиттером. В его коллекторную цепь включена катушка индуктивности L1, которая под воздействием импульсов мультивибратора излучает переменное магнитное поле. Катушка намотана проводом ПЭВ-1 диаметром 0,1 мм на ферритовый сердечник диаметром 8 и длиной 30 мм и содержит 800 витков. Питание схемы «жучка» производится напряжением 4,5 В от батареи 3336Л.

Поиск «жучка» осуществляется приемником магнитного сигнала, схема которого представлена на рис. 15.

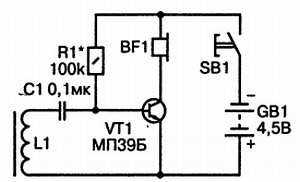

Рис. 15. Схема приемника магнитного сигнала

Сигнал магнитного поля воспринимается катушкой L1 и через разделительный конденсатор С1 подается на базу транзистора VT1. После усиления этот сигнал воспроизводится головными телефонами BF1. Приемная катушка наматывается проводом ПЭВ-1 диаметром 0,12 мм на ферритовый стержень диаметром 8 и длиной 80 мм и содержит 3000 витков.
