1.3. Громкоговорящий детекторный приемник

Поляков В. [3]

Громкоговорящий радиоприемник, вовсе не получающий электропитания, создать невозможно. В качестве источника питания в таких приемниках используют энергию электромагнитного поля радиостанций. Уровень полученной энергии зависит от габаритов приемной антенны. Поэтому при использовании антенны разумных размеров приходится создавать крайне экономичную схему приемника. Такая схема приведена на рис. 5.

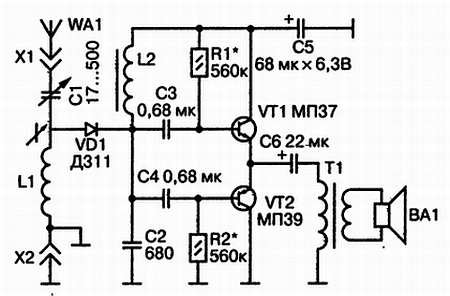

Рис. 5. Принципиальная схема громкоговорящего детекторного приемника

К антенне WA1 подключен последовательный колебательный контур, образованный конденсатором переменной емкости С1 и контурной катушкой индуктивности L1. Сигнал частотой, равной резонансной частоте контура, создает на катушке L1 падение напряжения, которое в Q раз больше напряжения на выходе антенны, где Q — добротность контура. Огибающая промодулированного сигнала выделяется детектором, образованным диодом VD1 и конденсатором С2.

Переменная составляющая продетектированного напряжения через конденсаторы С3 и С4 поступает на базы транзисторов выходного усилительного каскада, а постоянная составляющая через дроссель L2 заряжает накопительный конденсатор С5, от которого питаются транзисторы выходного усилителя. Усилитель работает в режиме класса АВ на комплементарной паре транзисторов VT1 и VT2, включенных по схеме с общим коллектором. Динамическая головка ВА1 подключена к выходу усилителя с помощью выходного трансформатора Т1 через разделительный конденсатор С6.
