2.3. Искатель скрытой проводки

Борисов А. [6]

Этот достаточно простой прибор также позволяет легко определить место прохождения в стене скрытой электрической проводки. Принципиальная схема искателя приведена на рис. 8. Она содержит всего три транзистора.

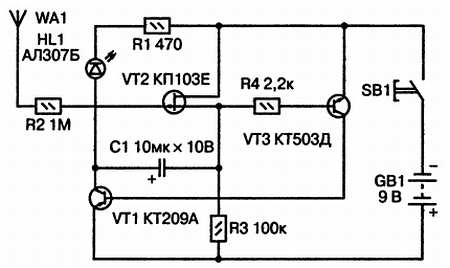

Рис. 8. Принципиальная схема искателя скрытой проводки

На комплементарной паре транзисторов VT1 и VT3 собран импульсный генератор, который после подачи питания тумблером SB1 заперт благодаря открытому состоянию транзистора VT2. Но если на затвор этого транзистора поступит наводка от близко расположенных проводов электросети, он запрется и генератор начнет работать. В результате начнутся вспышки светодиода HL1. Питание схемы осуществляется от батареи «Крона» напряжением 9 В.

Устройство вместе с батареей помещается в пластмассовый футляр с выступающим щупом. На одной из стенок устанавливается тумблер включения питания и светодиод.
