1.1. Первый радиоприемник

Андерсон И. [1]

Любой радиоприемник должен содержать антенну, частотный селектор, детектор и звуковоспроизводящее устройство. Антенна предназначена для приема сигналов высокой частоты, излучаемых разными радиостанциями. Частотный селектор служит для выделения одного радиосигнала из всех остальных. Детектор необходим, чтобы из высокочастотного промодулированного сигнала выделить огибающую, которая представляет собой сигнал звука. А звуковоспроизводящее устройство преобразует электрические колебания в колебания воздуха.

Предлагаемый радиоприемник содержит все перечисленные компоненты. Его принципиальная схема приведена на рис. 1.

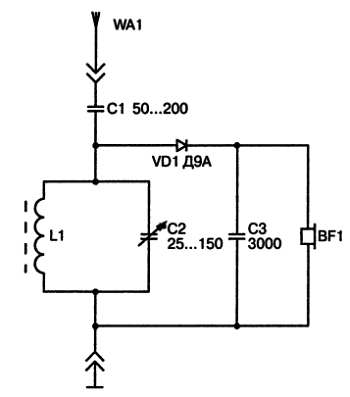

Рис. 1. Принципиальная схема первого радиоприемника

Если использовать наружную антенну WA1, обязательно необходимо хорошее заземление, с которым нужно соединять антенну во время грозы. Но наружная антенна не обязательна, и можно использовать магнитную антенну из ферритового стержня диаметром 8 мм и длиной около 100 мм. На него наматывается несколько слоев бумаги, последний слой которой приклеивается. Намотка катушки L1 производится между щечками по 50 витков в каждой секции (всего 250 витков) проводом ПЭЛШО диаметром 0,12 мм, как показано на рис. 2.

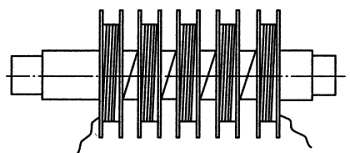

Рис. 2. Эскиз магнитной антенны

Детектор собран на диоде VD1 с нагрузкой — головными телефонами BF1. Конденсатор С3 отфильтровывает высокочастотную составляющую продетектированного сигнала. Настройка на радиостанции производится конденсатором переменной емкости С2.
