Два Робинзона

…Нам, советским читателям, многое чуждо в Робинзоне. Был он купцом, и, как все купцы, заботился о собственной выгоде.

К. Чуковский. Предисловие к книге: Д. Дефо. «Робинзон Крузо»

Радиоприем на «картофелину»

Первый Робинзон — отчаянный радиолюбитель, а не купец — попал на необитаемый остров и у него случайно (как рояль в кустах) оказались головные телефоны от плеера, какой-то диод да моток провода. Пошарив вокруг, Робинзон наткнулся на крупную картофелину. Из кармана он извлек перочинный нож и пачку сигарет (запрет Минздрава на острове не действовал). Картофелину можно бы съесть, но жить без радио, не зная прогноза погоды, последних известий и результатов чемпионата… Робинзон вспомнил, что в книге С. А. Шабалина видел простейший радиоприемник из картофелины (рис. 76).

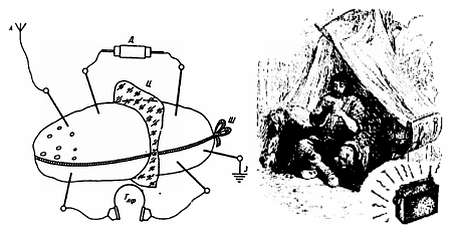

Рис. 76. Радиоприемник из картофелины

Он разрезал картофелину пополам, оторвал от сигарет целлофановую пленку Ц и вставил ее между половинками. Затем шнурком Ш от ботинок связал картофелину. Воткнул в нее диод Д из проволоки сделал антенну А, затем заземление 3. Приспособил телефоны Тлф, и вот, что-то зашипело и заговорило. Забросил антенну повыше, заземление воткнул в песок, омываемый водой, так как радиатора парового отопления рядом не оказалось. Попытался поменять положения контактов, удовлетворил свое любопытство и заснул, а когда проснулся, картофелины не нашел.

Попробуем смоделировать этот «картофельный радиоприемник». В программе EWB соберем схему из двухполюсных элементов с сосредоточенными постоянными. Прямо скажем, что это задача не из легких и, очевидно, не имеет однозначного решения.

Потому сделаем некоторую простейшую прикидку, глядя на рис. 76 и заменяя показанные там элементы реальной цепи их простейшими моделями.

Радиостанцию (Radio Transmitter), которую собирается «поймать» Робинзон, смоделируем специальным амплитудномодулированным источником AM Source со следующими характеристиками: частота несущей взята условно — 200 кГц; частота модуляции — 500 Гц; глубина модуляции — 100 %; напряжение, развиваемое на антенне, — 100 мВ (все цифры взяты условно для удобства моделирования). Задавшись примерными параметрами устройства, получим схему, представленную на рис. 77.

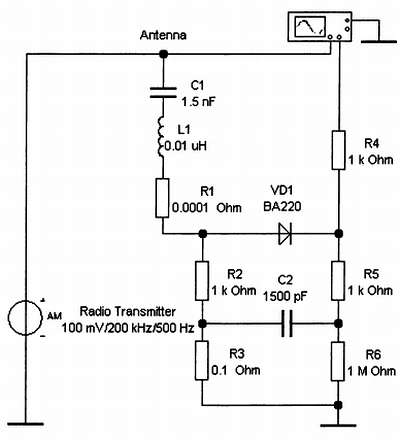

Рис. 77. Модель радиоприемника из картофелины в EWB

Для наблюдения результата используем двухканальный виртуальный осциллоскоп (вот бы его, да Робинзону!). Выполнив соответствующие установки режимов развертки, получаем картину (см. рис. 78) амплитудно-модулированных колебаний (канал — А) и частично «отдетектированного» сигнала (канал — В).

Рис. 78. Осциллограммы сигналов в модели радиоприемника из картофелины в EWB

Возможно, кто-либо придумает более удачную модель, тем более что картофелину можно заменить другим овощем или, если не жалко — заморским фруктом, например, бананом. Пожелаем успехов уважаемым «Радио-Робинзонам».

Радиоприемник Мастер КИТ NK105

Второй Робинзон был ближе к купцу, а точнее, — к современным деловым людям. Прежде чем оказаться на том самом необитаемом острове, он оплатил по электронной почте отправление туда электронных наборов Мастер КИТ и необходимого инструмента. Так что когда с ним приключилось кораблекрушение, он оказался во всеоружии. Как только обсох, распаковал набор Мастер КИТ NK105 и принялся собирать радиоприемник согласно приложенной инструкции.

Схема радиоприемника, выполненная в программе EWB с некоторыми изменениями относительно первоисточника из-за специфики моделирования, показана на рис. 79.

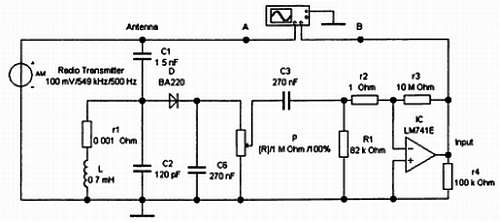

Рис. 79. Модель радиоприемника Мастер КИТ NK105 в программе EWB

Здесь элементы, позиционные обозначения которых даны заглавными буквами, соответствуют исходному набору. Микросхема (IC) в виртуальной модели выбрана в виде идеального ОУ, поэтому на виртуальной схеме отсутствует источник питания.

Это, конечно, не «супер» (в смысле не «супергетеродин»), а детекторный радиоприемник прямого усиления, но и не картофелина! Воображаемая радиостанция — та же. Результат показан в виде осциллограмм на рис. 80.

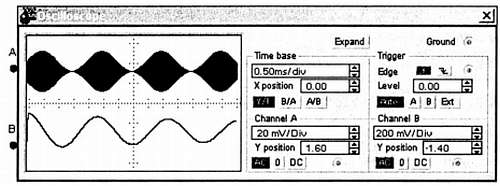

Рис. 80. Осциллограммы сигналов в модели радиоприемника Мастер КИТ NK105 в программе EWB

С этим радиоприемником Робинзон не расставался, пока не сделал из другого набора Мастер КИТ радиопередатчик, по которому сообщил своим друзьям-радиолюбителям, где он находится.

Разумеется — Happy End — его спасли, но в мире были и другие страдающие…
