Си-Би радиосвязь

Каждый человек имеет право на свободу убеждений и на свободное выражение их; это право включает свободу беспрепятственно…искать, получать и распространять информацию и идеи любыми средствами и независимо от государственных границ.

Всеобщая декларация прав человека. Статья 19

Радиолюбительская связь является одним из средств укрепления дружбы между народами и борьбы за мир во всем мире.

С. Бунимович, Л.Яйленко. «Техника любительской однополосной радиосвязи»

Развитие различных средств беспроводной связи (пейджинговой, сотовой и т. п.) не сняло потребности в средствах общения в виде традиционной личной радиосвязи.

В США, начиная с 1958 г… для гражданской радиосвязи был открыт диапазон 27 МГц, названный по-английски СВ (Си-Би) от Citezen Band (гражданский поддиапазон). В России соответствующее решение опоздало примерно на 30 лет. Теперь и наши граждане тоже могут свободно приобретать трансиверы (приемопередатчики) Си-Би и пользоваться ими, ну а радиолюбители (как всегда) заняться их совершенствованием, конструированием и изготовлением.

В отличие от этих реальных устройств, на виртуальные, в принципе, не было, да и не может быть никаких ограничений! (За исключением интеллектуального права.) Правда, по виртуальному устройству нельзя даже послать сообщение своему реальному другу, если не сделать «шлюз» в Интернет, но тогда оно «материализуется». Зато можно детально разобраться с его устройством систем и принципом их действия. Потом можно сделать самому радиостанцию — и как бы пройти путь первооткрывателей Радио. Приемник на первых порах можно использовать и стандартный.

Вначале посмотрим на эту диковинку изнутри.

Модель передатчика 27 МГц

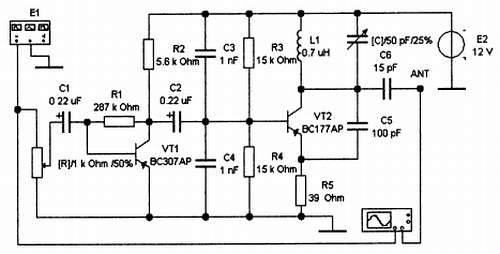

В наборах для радиолюбителей радиопередатчики Си-Би встречаются весьма часто. Схема одного из вариантов (КИТ NK127) в виде виртуальной модели в программе EWB показана на рис. 89.

Рис. 89. Модель передатчика Мастер КИТ NK127 в программе EWB

Передатчик состоит из двух каскадов, собранных на биполярных транзисторах. Реальный источник входного сигнала (микрофон) в схемной модели заменен генератором прямоугольных импульсов Е1. Установки этого генератора показаны на рис. 90.

Рис. 90. Установки генератора Е1 модели передатчика Мастер КИТ NK127 в программе EWB

Первый каскад, выполненный на транзисторе VT1, является предварительным усилителем модулирующего сигнала генератора Е1. Второй — на транзисторе VT2 — является LC-генератором колебаний высокой (несущей) частоты, равной 27 МГц.

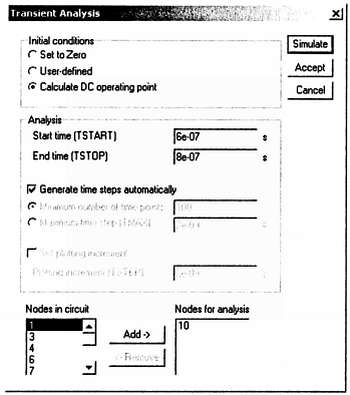

Картину колебаний на несущей частоте в программе EWB можно получить в режиме Transient (рис. 91), снимая сигнал с антенного выхода ANT (в расчетной части программы в данном случае он имеет номер 10).

Рис. 91. Окно установки режима анализа переходных процессов в программе EWB

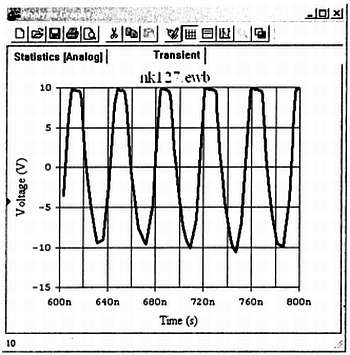

Из полученного графика (рис. 92) видно, что период колебаний составляет 40 ns. Следовательно, частота равна 25 МГц.

Рис. 92. График сигнала несущей частоты модели передатчика в программе EWB

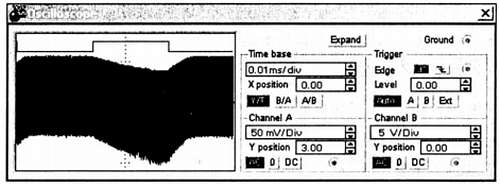

Для точной настройки частоты служит конденсатор [С]. В программе это выполняется последовательными нажатиями на управляющую клавишу С — емкость будет уменьшаться и частота расти, или на Shift+C — емкость будет увеличиваться и частота падать. Картина модулирующих прямоугольных импульсов и результирующие колебания на антенном выводе даны на экране осциллоскопа (рис. 93).

Рис. 93. Осциллограммы сигналов модели передатчика в программе EWB

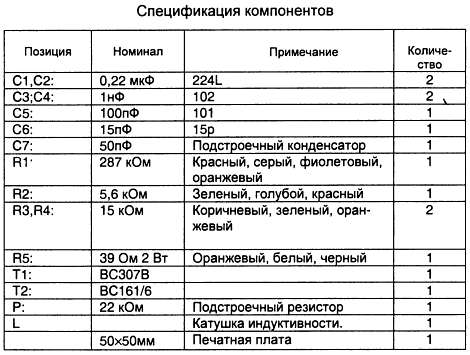

Передатчик 27 МГц Мастер КИТ NK127

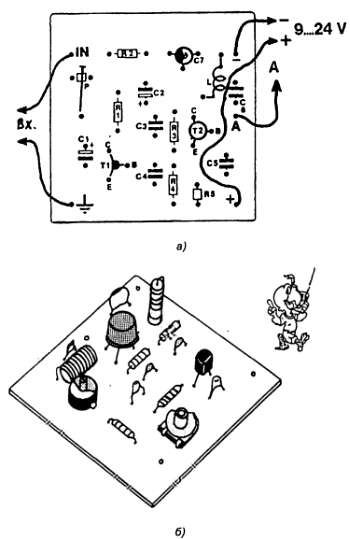

Передатчик собирается на печатной плате размером 50x50 мм. показанной на рис. 94, а. Общий вид монтажа устройства показан на рис. 94, б.

Рис. 94. Передатчик Мастер КИТ NK127:

_{а — печатная плата; б — монтаж}

Если собрать такой реальный передатчик согласно приложенным инструкциям, то он будет иметь выходную мощность до 0,2 Вт. Это может при излучающем антенном диполе в четверть длины волны и чувствительности УКВ-приемника 10 мкВ обеспечить дальность устойчивой связи около 100 м (для начала — неплохо).

В каталоге Мастер КИТ можно выбрать подходящий стабилизированный источник питания для стационарного использования: за батарейками-то и даже аккумуляторами, как известно, не набегаешься. Можно и самостоятельно изготовить источник питания. Об этом будет рассказано дальше. Кроме того, передатчик желательно поместить в корпус, например, BOX-GOI В.
