4.4. Прибор для проверки тринисторов

Борисов А. [15]

Предлагаемый прибор позволяет проверять исправность тринисторов и симисторов. Принципиальная схема прибора приведена на рис. 21.

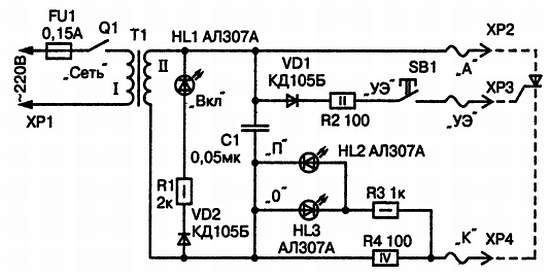

Рис. 21. Схема прибора для проверки тринисторов

Прибор питается от сети переменного тока напряжением 220 В через сетевой трансформатор Т1. Переменное напряжение вторичной обмотки подается на зажим ХР2, предназначенный для подключения к аноду проверяемого прибора, и через резистор R4 — на зажим ХР4 для подключения к катоду. Зажим ХР3 подключается к управляющему электроду.

Если тринистор исправен, после включения питания тумблером Q1 светодиоды HL2 и HL3 гореть не должны, так как тринистор заперт. Если зажигается светодиод, тринистор пробит. Далее нужно нажать кнопку SB1. При этом на управляющий электрод тринистора подаются через диод VD1 положительные полуволны напряжения и должен загореться светодиод HL2 «П», сигнализирующий о прохождении прямого тока. Если же загорается и светодиод HL3, тринистор неисправен и пропускает обратный ток. Если HL2 не горит, тринистор оборван. При проверке исправности симистора нажатие кнопки SB1 сопровождается зажиганием обоих светодиодов. Сетевой трансформатор собирается на магнитопроводе Ш20x30. Первичная обмотка содержит 2200 витков провода ПЭВ-1 диаметром 0,1 мм, вторичная обмотка — 240 витков провода ПЭВ-1 диаметром 0,35 мм.
