3.3. Реле времени

Дробница Н. [11]

Это реле времени отличается от рассмотренных выше. Его схема не содержит электромагнитного реле. Оно рассчитано на бесконтактную коммутацию нагрузки мощностью до 1000 Вт, но в режиме ожидания потребляемая мощность не превышает 1 Вт. Диапазон установки выдержки времени — от 0 до 30 мин. Принципиальная схема реле приведена на рис. 16.

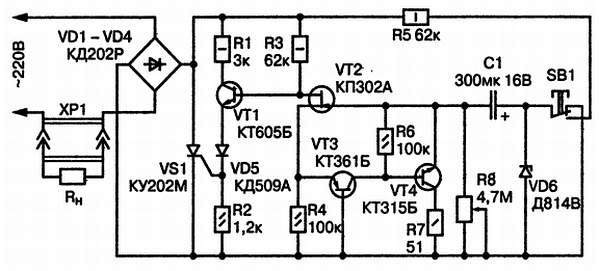

Рис. 16. Принципиальная схема реле времени

Питание реле производится от сети переменного тока напряжением 220 В с помощью диодного моста VD1-VD4. В одну диагональ моста подается напряжение сети последовательно с нагрузкой R_н, а ко второй диагонали подключен тиристор VS1. Поэтому, пока тиристор заперт, нагрузка обесточена. В исходном состоянии конденсатор С1 разряжен, транзисторы VT2-VT4 открыты, a VT1 и тиристор заперты.

После нажатия кнопки SB1 конденсатор С1 через резистор R5 и переходы транзисторов VT2, VT3 заряжается до напряжения стабилизации VD6. При отпускании кнопки на левой обкладке С1 появляется отрицательный потенциал. Транзисторы VT2-VT4 запираются положительным потенциалом на стоке VT2 и базе VT1. VT4 подает отпирающее напряжение на управляющий электрод тиристора. Конденсатор С1 разряжается через резистор R8, сопротивление которого определяет скорость разряда. Когда напряжение на С1 достигнет напряжения отсечки VT2, последний откроется скачком за счет положительной обратной связи через транзисторы VT3, VT4. Потенциал стока VT2 упадет, VT1 и VS1 запрутся, нагрузка обесточится, установится исходное состояние реле.
