7.5. Автоматический выключатель освещения

Лазовик В. [29]

В разделе 7.3 был рассмотрен автоматический выключатель О. Зонова, в схеме которого использовались электромагнитные реле. Однако по сравнению с электронными компонентами электромагнитные реле менее надежны. В этой схеме основным запоминающим элементом переключения является D-триггер К176ТМ2. Принципиальная схема автомата приведена на рис. 43

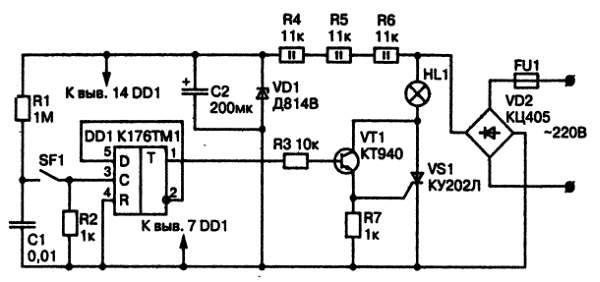

Рис. 43. Принципиальная схема автоматического выключателя освещения

На дверной коробке установлен герконовый контакт SF1. Он замыкается при запирании двери. В исходном состоянии на прямом выходе триггера DD1 — уровень лог. 0, транзистор VT1 и тиристор VS1 заперты, осветительная лампа HL1 не горит. На инверсном выходе триггера — уровень лог. 1. При открывании двери контакты SF1 размыкаются, но это не приводит к изменениям в схеме. При закрывании двери положительный перепад поступает на вход С триггера и он опрокидывается. На прямом выходе устанавливается уровень лог. 1 (как на входе D), на инверсном — уровень лог. 0. Отпираются транзистор и тиристор, зажигается лампа.

Когда выходят из помещения и открывают дверь, размыкание контакта SF1 и отрицательный перепад не влияют на состояние автомата. Но при втором закрывании двери положительный перепад на входе С триггера переключает его, на прямом выходе появляется уровень лог. 0 (как на входе D), транзистор и тиристор запираются, лампа гаснет, а на инверсном выходе триггера устанавливается уровень лог. 1. Схема возвращается в исходное состояние. К тиристору в закрытом состоянии приложены положительные полуволны синусоидального напряжения сети с максимальной амплитудой 327 В. Поэтому использование в схеме тиристора КУ202Л с предельным напряжением в закрытом состоянии 300 В чревато пробоем. Вместо него следует применить КУ202М или КУ202Н.

Эффективное напряжение, приложенное к резисторам R4-R6, составляет 210 В. На них рассеивается всего 1,34 Вт. Вместо двухваттных резисторов достаточно установить полуваттные или один двухваттный сопротивлением 33 кОм.
