7.2. Автомат-эконом электроэнергии

Нечаев И. [26]

При использовании этого автомата экономится электроэнергия за счет того, что некоторые, обычно постоянно включенные лампы (в коридорах, на лестничных клетках и т. д.) горят вполнакала и лишь при необходимости могут вручную переключаться в нормальный режим. Принципиальная схема автомата показана на рис 38.

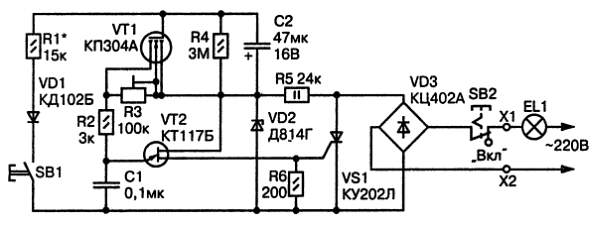

Рис. 38. Принципиальная схема автомата-эконома энергии

Лампы EL1 (их суммарная мощность не должна превышать 220 Вт) с нормально замкнутыми контактами выключателя SB2 включены в одну диагональ диодного моста VD3.

Ко второй диагонали подключен тиристор VS1. Выпрямленное мостом пульсирующее напряжение стабилизируется элементами R5, VD2 и через резисторы R3, R2 заряжает конденсатор С1. Когда напряжение на нем достигнет порога отпирания транзистора VT2, он откроется и С1 разрядится на цепь управляющего электрода тиристора. В результате зажгутся лампы. Чем меньше зарядный ток С2, который регулируется переменным резистором R3, тем позже откроется тиристор и тем меньше яркость ламп.

Если кратковременно нажать кнопку SB1, через R1 и VD1 зарядится конденсатор С2, откроется транзистор VT1 и зашунтирует R3. Резко увеличится ток заряда С1, а транзистор VT2 станет открываться в начале каждой полуволны. Несколько десятков секунд яркость лампы будет максимальной, пока не разрядится С2, и схема вернется в дежурный режим.

Детали автомата размещаются в стенной коробке вместо стандартного выключателя на печатной плате, показанной на рис. 39.

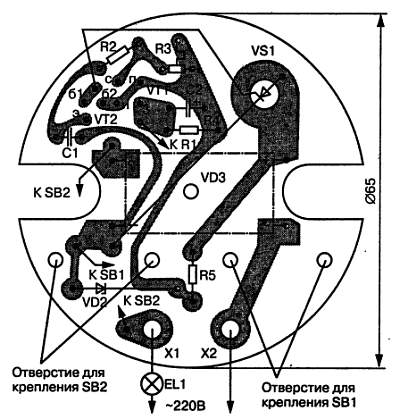

Рис. 39. Чертеж печатной платы автомата-эконома энергии
