2.2. Транзисторный металлоискатель [6]

С помощью этого металлоискателя можно обнаружить массивные металлические изделия на глубине до 60 см от поверхности земли, а небольшую монету — на глубине до 5 см.

Построение схемы соответствует классическому принципу — образование биений между колебаниями двух генераторов: эталонного и поискового, схема которого содержит поисковую катушку индуктивности. Принципиальная схема металлоискателя приведена на рис. 8.

Рис. 8. Принципиальная схема транзисторного металлоискателя

Эталонный генератор собран на транзисторе Т1. Частота генерируемых им колебаний определяется колебательным контуром L1, С1. Положительная обратная связь создается конденсатором С3. Поисковый генератор собран на транзисторе Т2, в коллекторную цепь которого включена выносная головка с колебательным контуром, состоящим из поисковой катушки L2 и конденсаторов С5 и Сб. Колебания обоих генераторов с эмиттеров транзисторов Т1 и Т2 через развязывающие цепочки С4, R7 и С9, R8 поступают на диодный смеситель Д1. Высокочастотные комбинационные составляющие подавляются фильтром нижних частот R9, СЮ, а низкочастотные биения через разделительный конденсатор С11 подаются на вход двухкаскадного усилителя, собранного на транзисторах Т3 и Т4, который нагружен на пьезоэлектрические головные телефоны Тл.

Катушка L1 намотана на каркасе диаметром 6 мм и содержит 115 витков провода ПЭЛ 0,3 мм с отводом от 15-го витка, считая от коллектора. Катушка L2 выполнена в виде рамки из 50 витков провода ПЭЛ 0,5 мм с отводом от 10-го витка, считая от конденсатора С7.

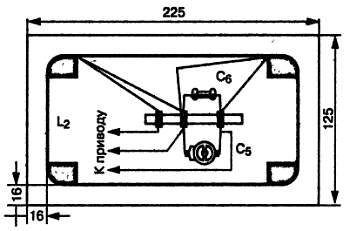

Витки катушки огибают четыре стойки, установленные на изоляционной пластине выносной головки (рис. 9), которая соединяется с основной схемой трехжильным кабелем длиной 1,5 м.

Вместо транзисторов ОС44 и ОС71 можно использовать КТ361Б. Диод ОА70 можно заменить диодом Д2Ж.

Рис. 9. Размещение деталей выносной головки
