5.3. Электронный звонок на микросхемах

Глотов А. [18]

Этот звонок воспроизводит звук, похожий на сирену. Его принципиальная схема приведена на рис. 25.

Рис. 25. Принципиальная схема звонка на микросхемах

На элементах DD1.1-DD1.3 собран генератор инфранизкой частоты 0,5-20 Гц, а на элементах DD2.1-DD2.3 — генератор звуковой частоты. Элементы DD1.4 и DD2.4 являются буферными. Транзистор VT1 используется в качестве ключа: на базу поступают инфранизкочастотные колебания, а с эмиттера на генератор звуковой частоты подается питание, которое плавно нарастает и спадает благодаря наличию конденсатора С3. Изменения напряжения питания приводят к изменениям генерируемой звуковой частоты. Транзистор VT2 работает усилителем мощности, коллекторной нагрузкой которого является динамическая головка ВА1. Питание напряжением 4,5 В подается с батареи типа 3336Л или с трех малогабаритных аккумуляторов, соединенных последовательно.

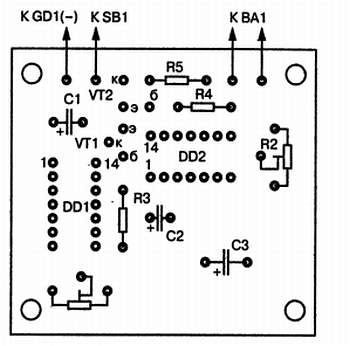

Значительная часть элементов схемы размещена на печатной плате, чертеж которой приведен на рис. 26.

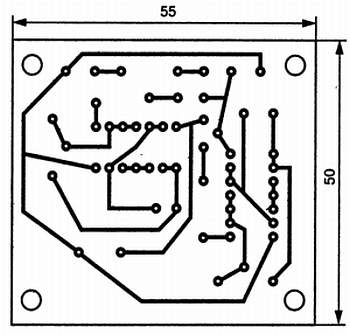

Рис. 26. Печатная плата электронного звонка на микросхемах

Примечание. В журнальной статье рекомендуется при отсутствии транзистора КТ345А заменять его транзистором КТ361. Однако этого делать нельзя: в цепи коллектора VT2 включены последовательно резистор R5 сопротивлением 22 Ом и динамическая головка 0.25ГД-19 сопротивлением 7 Ом. Суммарное сопротивление равно 29 Ом, что при питании напряжением 4,5 В приводит к току коллектора 155 мА.

Если предельный ток коллектора КТ345А составляет 200 мА, то у КТ361 — всего 50 мА. Увеличение же сопротивление резистора R5 до 82 Ом приведет к значительному уменьшению уровня громкости. Можно использовать КТ3108А.
