4.2. Переговорное устройство «Кто там?»

Прокопцев Ю. [19]

Иногда возникает такая обстановка, когда на звонок в дверь квартиры хозяин не имеет возможности немедленно ее открыть или даже подойти к ней, чтобы спросить, кто пришел. В таких условиях может помочь специализированное переговорное устройство, не имеющее переключателя с приема на передачу, принципиальная схема которого показана на рис. 27.

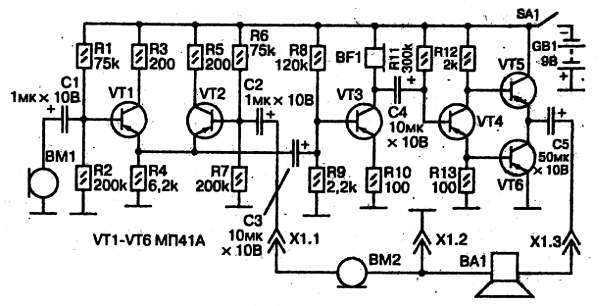

Рис. 27. Схема переговорного устройства «Кто там?»

В исходном состоянии выключатель SA1 разомкнут и устройство обесточено. Когда раздается дверной звонок, хозяин включает питание устройства и через микрофон ВМ1 может задавать вопросы посетителю. Сигнал с микрофона поступает на эмиттерный повторитель, собранный на транзисторе VT1, и с его нагрузки R4 через конденсатор С3 подается на транзистор VT3, в коллекторную цепь которого включен высокоомный капсюль BF1, выполняющий сейчас функцию нагрузки транзистора, с которой сигнал через конденсатор С4 подается на фазоинвертор VT4 и оконечный усилитель на транзисторах VT5, VT6, откуда через конденсатор С5 поступает на контакт соединителя X1.3. Соединитель X1 трехпроводной линией соединен с микрофонным капсюлем ВМ2 и динамической головкой ВА1, установленными на внутренней стороне входной двери с отверстиями. Поэтому посетитель хорошо слышит вопрос. Его ответ воспринимается микрофоном ВМ2 и по линии с контактом X1.1 через конденсатор С2 подается на базу транзистора VT2, нагруженного на общую с транзистором VT1 нагрузку — R4. Далее он усиливается транзистором VT3 и воспроизводится капсюлем BF1. По окончании диалога устройство выключается тумблером SA1.

Капсюли ВМ1, ВМ2 и BF1 типа ТОН-1, динамическая головка ВА1 — 0.25ГДШ-2, 0,1ГД-13 или другая с сопротивлением звуковой катушки не менее 50 Ом. Вместо транзисторов МП41А можно использовать современные КТ361А.
