2.5. Радиомикрофон с кварцевой стабилизацией

Абрамов А. [11]

Использование автором этого радиомикрофона совместно с приемником радиолы «Сириус-311» обеспечило уверенную связь на расстоянии около 50 м. Принципиальная схема радиомикрофона показана на рис. 15.

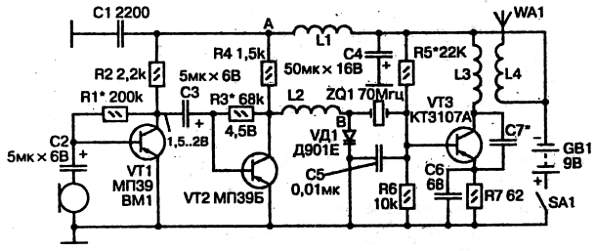

Рис. 15. Схема радиомикрофона с кварцевой стабилизацией частоты

Сигнал с динамического микрофона ВМ1 подается на вход двухкаскадного усилителя на транзисторах VT1, VT2 с общим эмиттером. Резисторы R2 и R4 — коллекторные нагрузки каскадов, резисторы R1 и R3 определяют режимы транзисторов по постоянному току. Их сопротивления подбираются так, чтобы потенциалы коллекторов находились в указанных на схеме пределах. Постоянная составляющая напряжения вместе с усиленным сигналом звуковой частоты с коллектора VT2 через дроссель L2 поступает на варикап VD1, который входит в состав колебательного контура ZQ1, VD1, С5. Кварцевый резонатор здесь выполняет функцию индуктивности. Генератор высокой частоты 70 МГЦ собран на транзисторе VT3 с положительной обратной связью через конденсатор С7, емкость которого подбирается с учетом максимального тока коллектора. Резисторы R5, R6 задают режим транзистора по постоянному току. После подбора С7, подбирая сопротивление резистора R5, устанавливают ток коллектора равным 25 мА. Дроссели L1 и L2 служат для развязки усилителя звукового сигнала и генератора высокой частоты по цепям питания.

Катушка L3 намотана на диэлектрическом каркасе диаметром 8 мм проводом ПЭЛ диаметром 0,8 мм и содержит 6 витков. Рядом, на расстоянии 1 мм, располагается катушка L4, содержащая 3 витка того же провода. Дроссели L1 и L2 — готовые типа Д-0,1 индуктивностью 15–30 мкГн. Вместо этого можно на резисторах ОМЛТ-0,5 сопротивлением не менее 100 кОм намотать в ряд на всю длину 30–50 витков провода ПЭЛ диаметром 0,1 мм. В качестве антенны можно использовать металлический штырь длиной 30–50 см.

Элементы схемы радиомикрофона за исключением микрофона, батареи питания, антенны и выключателя SA1 размещают на печатной плате, показанной на рис. 16. Вместо транзисторов МП39 можно использовать КТ208 с любым буквенным индексом.

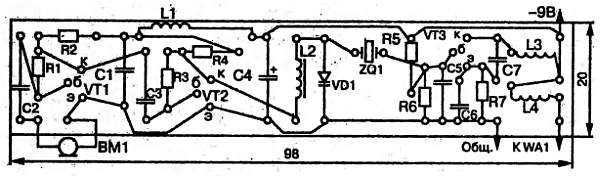

Рис. 16. Размещение элементов радиомикрофона на печатной плате
