3.1. Детекторный радиоприемник

Зирюкин Ю. [13]

Детекторные приемники не нуждаются в источниках питания, и этот приемник также работает без батареи. Но для питания транзистора с помощью диода VD1 и конденсатора С5 выпрямляется высокочастотное напряжение принятого антенной сигнала. Принципиальная схема приемника показа- на на рис. 19.

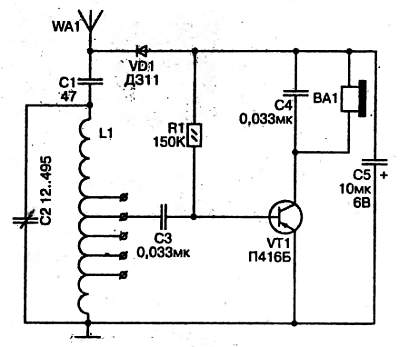

Рис. 19. Принципиальная схема детекторного радиоприемника

Входной контур» образованный катушкой индуктивности L1 и одной секцией агрегата конденсаторов переменной емкости С1, обеспечивает прием радиопередач в диапазоне длинных волн. Особенность использованной схемы состоит в высокой добротности контура, что приводит к увеличению уровня сигнала и хорошей избирательности. Такая добротность получается благодаря малому шунтирующему действию детектора, выполненного на эмиттерном переходе транзистора VT1, который одновременно служит усилителем низкой частоты и нагружен на высокоомные головные телефоны ВА1.

Контурная катушка L1 наматывается проводом ПЭВ диаметром 0,15 мм на ферритовом стержне диаметром 8 мм и длиной 40 мм. Намотка. состоит из 5 секций внавал по 50 витков в каждой. Ширина секций — примерно 5 мм. Отводы выполняются от 40, 50, 60, 70 и 80 витков, считая от заземленного конца катушки.

Вместо транзистора П416Б можно использовать КТ3107К.

При налаживании нужно сначала с помощью конденсатора С2 поймать сигнал какой-либо радиостанции. Затем подбирают отвод катушки и сопротивление резистора R1, соответствующие наилучшей громкости. Если использовать эффективную антенну — провод длиной 20 м — и хорошее заземление, не исключен громкоговорящий прием при применении вместо наушников капсюля ДЭМ-4М. В сельской местности антенну во время грозы нужно обязательно заземлять.
