2.2. Низковольтный радиомикрофон

Цуканов Е. [8]

Этот радиомикрофон сохраняет работоспособность при питании напряжением 0,8 В, потребляя ток 0,5 мА, и обеспечивает дальность действия до 50 м. Принципиальная схема радиомикрофона представлена на рис. 11.

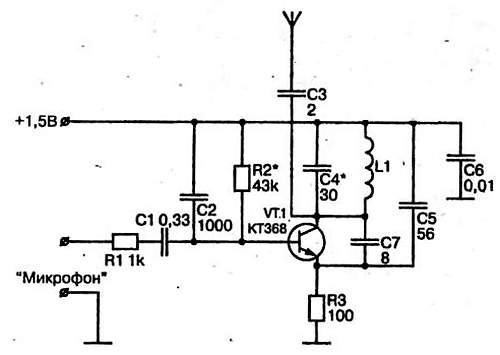

Рис. 11. Принципиальная схема низковольтного радиомикрофона

Сигнал с электретного микрофона типа МКЭ-3 через конденсатор С1 подается на базу генераторного транзистора, осуществляя частотную модуляцию. Генератор работает на частоте 94 МГц, устанавливаемой подбором емкости конденсатора С4 и перемещением витков катушки L1, которая наматывается на оправке диаметром 6 мм и содержит 8 витков рядовой намотки проводом ПЭЛ диаметром 0,35 мм.
