3.2. Приемники из минимума деталей

Юсупов И. [14]

Схема самого простого радиоприемника приведена на рис. 20.

Рис. 20. Схема приемника на одном транзисторе

Она состоит из катушки индуктивности L1, транзистора VT1 и высокоомных головных телефонов BF1. Это обычный детекторный приемник с использованием для детектирования эмиттерного перехода транзистора. Настройка производится изменением индуктивности катушки за счет перемещения сердечника. Емкость контура образована собственной емкостью катушки, емкостью антенны и входной емкостью транзистора.

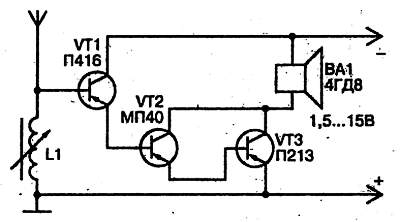

На рис. 21 показана схема радиоприемника на трех транзисторах, также отличающаяся минимальным числом деталей.

Рис. 21. Схема приемника на трех транзисторах

Транзистор VT1 служит детектором и эмиттерным повторителем продетектированного сигнала, а транзисторы VT2 и VT3 образуют составной транзистор (схему Дарлингтона) усилителя с выходной мощностью в несколько ватт в зависимости от напряжения питания. Использовать динамическую головку меньшей мощности, чем 4 Вт, нельзя из-за наличия постоянной составляющей коллекторного тока.

Катушка L1 для обоих приемников наматывается проводом ПЭЛШО диаметром 0,12 мм и содержит 200–250 витков на картонном каркасе, внутрь которого вводится ферритовый сердечник, плавным перемещением которого осуществляется настройка на радиостанцию. В конструкции катушки удобно использовать корпус от регулятора размера строк (РРС) старого телевизора или корпус от губной помады. Оба приемника нуждаются в антенне высотой не менее 10 м и хорошем заземлении.

В качестве транзисторов VT1 можно использовать КТ315, VT2 — КТ815, VT3 — КТ805 с изменением полярности напряжения питания на обратную, но оно должно быть не менее 3 В.
