3.4. Простой УКВ ЧМ приемник

Алексеев Д. [16]

Этот радиоприемник собран по схеме прямого преобразования частоты для приема передач в диапазоне 65,8-73,0 МГц.

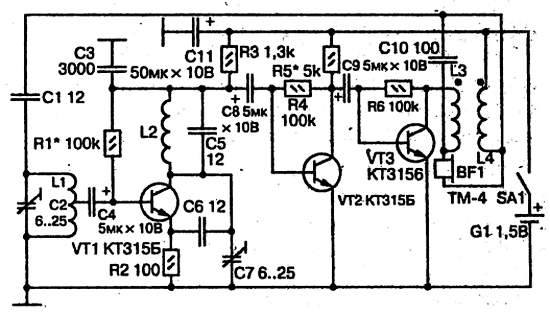

Принципиальная схема приемника приведена на рис. 23.

Рис. 23. Принципиальная схема УКВ ЧМ приемника

В качестве приемной антенны используется провод от головных телефонов, подключенный через конденсатор С1 к входному контуру L1, С2, настроенному на среднюю частоту диапазона (70 МГц). С контура через конденсатор С4 сигнал поступает на базу транзистора VT1, на котором собран преобразователь частоты с совмещенным гетеродином. Контур гетеродина образован катушкой индуктивности L2 и конденсаторами С5 и С7. Перестройка гетеродина конденсатором С7 производится в пределах от 32,9 до 36,5 МГц. Таким образом, разностная частота между частотой сигнала и второй гармоникой частоты гетеродина попадает в диапазон звуковых частот. Она выделяется на резисторе R3 И через разделительный конденсатор С5 подается на базу транзистора VT2, работающего в каскаде предварительного усиления звуковых частот.

Выходной каскад усиления звука построен на транзисторе VT3. Оба-каскада УЗЧ собраны по схеме с общим эмиттером.

Резисторы R4 и R6 служат для обеспечения режимов транзисторов по постоянному току. Выходной каскад нагружен на головные телефоны BF1.

Катушки для тока звуковой частоты включены встречно, что препятствует поступлению сигнала звуковой частоты на вход приемника.

Катушки L1 и L2 наматывают на оправке диаметром 5 мм проводом ПЭВ-2 диаметром 0,56 мм с принудительным шагом 2 мм. Катушка L1 содержит 6 витков с отводом от середины, a L2 — 20 витков. Катушки L3 и L4 наматывают на стержне из феррита М400НН диаметром 2 мм и длиной 10 мм. Намотку ведут в два провода ПЭЛ диаметром 0,06 мм.
