5.3. Включение ламп освещения

Кривошеин В. [24]

Эта схема (рис. 33), как и предыдущая, не содержит стартера и пригодна для работы с лампами дневного света, у которых перегорели нити накала. Но в ней на два диода меньше.

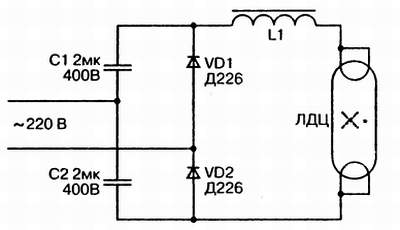

Рис. 33. Принципиальная схема питания ЛДС с удвоением напряжения

При подаче питания, пока лампа не горит в течение одной половины периода сетевого напряжения, через диод VD2 заряжается до амплитудного значения конденсатор С2, в течение следующей половины периода сетевого напряжения через диод VD1 заряжается до амплитудного значения конденсатор С1. В результате к лампе прикладывается постоянное напряжение, равное удвоенному амплитудному значению напряжения сети. Лампа зажигается, и штатный дроссель ограничивает ток.
