5.1. Вариант включения ЛДС

Буданцев А. [22]

Время от времени у ламп дневного света перегорают нити накала, и в предназначенных для них светильниках они использоваться не могут. Также перестают работать светильники при неисправностях дросселя или стартера. В подобных случаях можно зажечь ЛДС, включив ее по схеме, показанной на рис. 31.

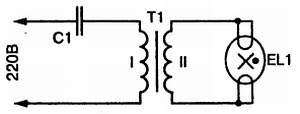

Рис. 31. Схема включения ЛДС без дросселя и стартера

В схеме используется повышающий трансформатор Т1, обеспечивающий поджиг лампы повышенным напряжением, и конденсатор С1, ограничивающий ток, потребляемый лампой от сети.

Конденсатор должен быть рассчитан на рабочее напряжение не менее 350 В и иметь емкость 12–25 мкФ в случае использования лампы мощностью 40 Вт. Трансформатор собирается на сердечнике из пластин трансформаторной стали сечением 2 см². Его первичная обмотка содержит 500 витков провода ПЭВ-2 диаметром 0,8 мм, а вторичная — 2800 витков такого же провода диаметром 0,25 мм. Можно также использовать готовый трансформатор кадровой развертки ТВК-110ЛМ от черно-белых телевизоров. При этом в качестве первичной обмотки I используется обмотка с выводами 3–4 (ее сопротивление постоянному току около 1 Ом), а в качестве вторичной II — обмотка с выводами 1–2 (ее сопротивление постоянному току около 280 Ом). Обмотка с выводами 5–6 не используется.
