2.1. Простой радиомикрофон

Осоцкий Ю. [7]

Схема этого радиомикрофона (рис. 10) содержит лишь один транзистор и питается напряжением 3 В от двух малогабаритных аккумуляторов, потребляя ток 1,5 мА. При этом дальность действия составляет 30–40 м.

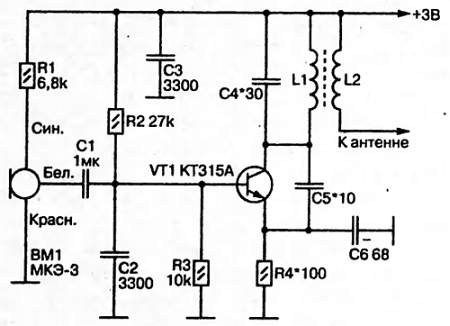

Рис. 10. Принципиальная схема простого радиомикрофона

Передатчик радиомикрофона собран на транзисторе с колебательным контуром в цепи коллектора и работает на частоте 100 МГц. Положительная обратная связь осуществляется конденсатором С5. Режим транзистора по постоянному току определяется делителем напряжения из резисторов R2 и R3.

Электрический сигнал звука с электретного микрофона ВМ1 через разделительный конденсатор С1 поступает на базу транзистора, что приводит к соответствующим колебаниям емкости коллекторного перехода и частотной модуляции высокочастотного сигнала.

Катушки L1 и L2 наматываются на оправке диаметром 7 мм посеребренным проводом диаметром 0,5 мм. Катушка L1 содержит 6 витков, a L2 — 2 витка.
