2.3. УКВ-радиомикрофон

Шустов М. [9]

Этот радиомикрофон собран на двух транзисторах: VT1 выполняет функции усилителя звуковой частоты, a VT2 — генератора высокой частоты. Частотная модуляция осуществляется воздействием сигнала звуковой частоты на базу высокочастотного генератора. Принципиальная схема радиомикрофона показана на рис. 12.

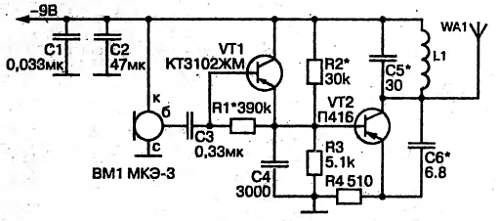

Рис. 12. Принципиальная схема УКВ-радиомикрофона

Электретный микрофон ВМ1 оборудован встроенным предусилителем, обеспечивающим его высокую чувствительность. Транзистор VT1 включен по схеме с общим эмиттером. Его коллекторной нагрузкой является резистор R3, а режим по постоянному току задается сопротивлением резистора R1, которое нужно подобрать так, чтобы потенциал коллектора был примерно равен половине напряжения питания. Частота генератора определяется колебательным контуром L1, С5 и устанавливается в пределах от 66 до 74 МГц подбором емкости С5 и смещением витков контурной катушки. Она Наматывается на оправке диаметром 4 мм и содержит 6 витков провода ПЭВ-2 диаметром 0,56 мм. Намотка принудительная, с шагом 1,5 мм.

Размещение элементов схемы на печатной плате показано на рис. 13. При отсутствии транзистора П416 вместо него можно использовать КТ3107А.

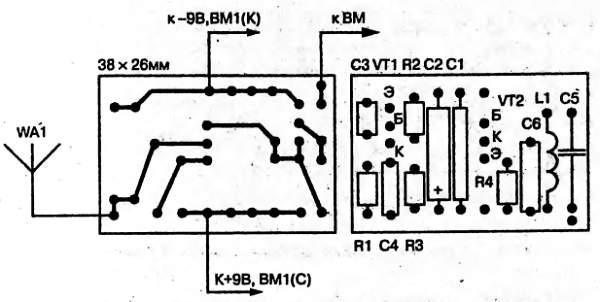

Рис. 13. Размещение элементов схемы радиомикрофона
