3.3. Миниатюрный приемник на двух транзисторах

Кокачев В. [15]

Этот приемник (рис. 22) рассчитан на работу в диапазоне средних волн.

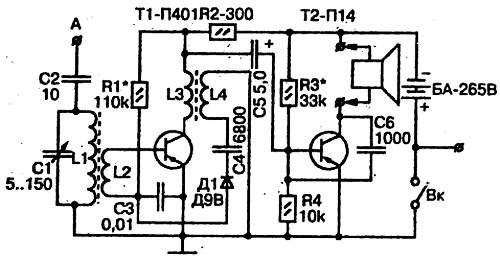

Рис. 22. Схема миниатюрного приемника на двух транзисторах

Используется встроенная магнитная антенна, но можно подключить и наружную. При хорошей наружной антенне дальность приема резко увеличивается. Приемник собран по рефлексной схеме прямого усиления. Рефлексными называются схемы, где один каскад одновременно выполняет разные функции.

Входной контур образован индуктивностью L1 и конденсатором переменной емкости С1. С катушки связи L2 принятый сигнал подается на базу транзистора Т1, выполняющего функции усилителя высокой частоты. Его нагрузкой служит катушка L3. Далее высокочастотный сигнал с катушки связи L4 поступает на диодный детектор Д1. С нагрузки детектора R1 продетектированный сигнал низкой частоты через катушку L2 вновь подается на базу транзистора Т1, который теперь выполняет функцию предварительного усилителя низкой частоты. Для сигналов этих частот катушка L3 представляет простой проводник, а нагрузкой является резистор R2, с которого сигнал через конденсатор С5 поступает на базу транзистора оконечного каскада Т2, нагруженного телефонным, капсюлем ТМ-1. Питание подается с батареи БА из двух дисковых аккумуляторов Д-0,06, соединенных последовательно.

Катушки магнитной антенны намотаны на подвижных бумажных гильзах, надетых на ферритовый стержень прямоугольного сечения 36x38 мм. Катушка L1 содержит 200 виков провода ПЭВ диаметром 0,12 мм, L2 -10 витков провода ПЭЛШО диаметром 0,2 мм. Обе катушки намотаны виток к витку. Катушки L3 и L4 намотаны на кольце из феррита Ф-600 с наружным диаметром 8 мм. Катушка L3 содержит 150 витков, a L4 — 300 витков провода ПЭЛ диаметром 0,1 мм.

Вместо транзистора П401 можно использовать КТ3107Б, а вместо П14 — КТ361 с любым, буквенным индексом.
