1.6. Охранное устройство с индикацией состояния шлейфа

Никольский Л. [6]

Предлагаемое устройство способно распознавать отклонение параметров охранного шлейфа от номинальных и сигнализировать о характере отклонения. Для предотвращения попыток злоумышленника накоротко замкнуть шлейф, чтобы парализовать действие охранной системы, конец шлейфа, находящийся в охраняемом помещении, нагружают резистором определенного сопротивления или диодом в определенной полярности.

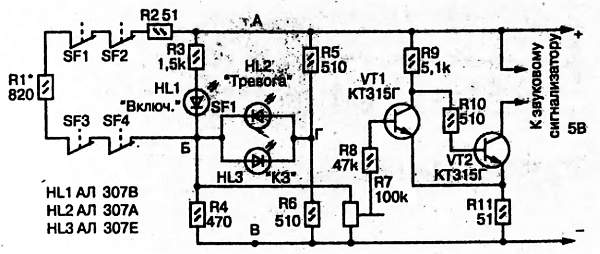

Принципиальная схема устройства с индикацией состояния шлейфа приводится на рис. 9.

Рис. 9. Схема охранного устройства с индикацией состояния шлейфа

Охранный шлейф содержит контактные датчики SF1-SF4 и резистор R1. Логический узел собран на светодиодах HL1-HL3 и электронном ключе, который и включает сигнал тревоги.

Логический узел представляет собой измерительной мост АБВГ, к одной диагонали которого (АВ) подключено напряжение питания 5 В, а в другую (БГ) включены светодиоды: HL2 — красного цвета и HL3 — желтого. Охранный шлейф с токоограничительным резистором R2 подключен к плечу моста АБ, которое образовано светодиодом HL1 зеленого цвета с резистором R3. В качестве электронного ключа используется триггер Шмитта, собранный на транзисторах VT1 и VT2. Переменный резистор R7 служит регулятором уровня срабатывания триггера Шмитта.

После подачи питания к устройству с исправным шлейфом мост сбалансирован. Поэтому светодиоды HL2 и HL3 не горят, а зажигается светодиод HLJ. Потенциал точки Б примерно равен половине напряжения питания. При этом транзистор VT1 открыт, a VT2 заперт, в результате чего звуковой сигнализатор отключен. Если же в шлейфе возникает замыкание, потенциал точки Б станет почти равен напряжению питания. Тогда светодиод HL1 светиться не будет, а загорится светодиод HL3, сигнализирующий о наличии КЗ в цепи шлейфа. Наконец, если любой из контактных датчиков SF1-SF4 окажется разомкнутым или будет оборван провод шлейфа, потенциал точки Б станет близким к точке В. Тогда зажгутся светодиоды HL1 и HL2. В обеих нештатных случаях срабатывает триггер Шмитта, отпирается транзистор VT2 и включается звуковая сигнализация.

В процессе налаживания при исправном шлейфе подбором сопротивления резистора R1 добиваются получения напряжения в точке Б равным 2,5 В. При разомкнутом шлейфе, когда потенциал точки Б примерно равен 1 В, переменным резистором R7 устанавливают порог срабатывания триггера Шмитта.
