2.4. Радиомикрофон

Картузов А. [10]

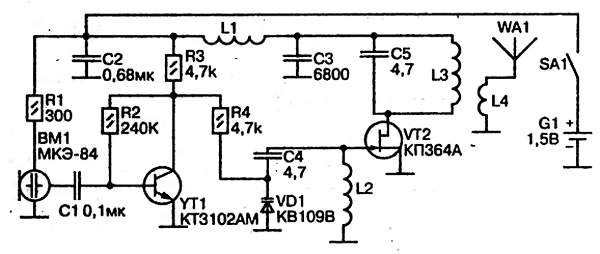

Принципиальная схема этого радиомикрофона приведена на рис. 14.

Рис. 14. Принципиальная схема радиомикрофона

Сигнал звуковой частоты с электретного микрофона ВМ1 подается на базу транзистора VT1, который включен по схеме с общим эмиттером и коллекторной нагрузкой R3. Режим транзистора по постоянному току определяется сопротивлением резистора R2, которое подбирается так, чтобы напряжение на коллекторе было вдвое меньше питания. Усиленный сигнал звука через резистор R4 поступает на варикап VD1, входящий в состав колебательного контура L2, С4, VD1. Этот контур определяет значение несущей частоты радиомикрофона, равной 97 МГц. В генераторе высокой частоты используется полевой транзистор VT2, в цепи стока которого установлен второй контур L3, С5. Положительная обратная связь осуществляется за счет паразитной емкости сток-затвор транзистора. С помощью катушки связи L4 колебания высокой частоты поступают в антенну WA1.

Недостатком многих радиомикрофонов является влияние рук оператора на частоту излучаемого сигнала из-за сильной связи антенны с колебательным контуром, определяющим частоту. Здесь это влияние в значительной мере ослаблено. Питается радиомикрофон от одного гальванического элемента G1. Элементы С2, L1, С3 образуют развязывающий фильтр по цепи питания.

Дроссель L1 намотан на оправке диаметром 3 мм проводом ПЭВ диаметром 0,4 мм и содержит 25 витков, индуктивность 0,77 мкГн. Катушки L2 и L3 одинаковые, наматываются на оправке диаметром 5 мм и содержат по 10 витков провода ПЭВ диаметром 0,56 мм, индуктивность 0,45 мкГн. Катушка L4 намотана проводом ПЭВ диаметром 0,4 мм поверх L3 и содержит 2 витка.
