4.3. Переговорное устройство с управлением по питанию

Мозговой Д. [20]

Это переговорное устройство предназначено для использования в тех случаях, когда нет возможности или нежелательно подводить напряжение питания к одному из ведущих переговоры, например находящемуся у входных ворот. Устройство обеспечивает громкоговорящую связь между абонентами по неэкранированной двухпроводной линии, длина которой может достигать 100 м. Принципиальная схема аппарата одного абонента приведена на рис. 28. Схемы обоих аппаратов одинаковы.

Рис. 28. Принципиальная схема одного аппарата

На транзисторах VT1, VT2, VT3 собран микрофонный усилитель с непосредственной связью между каскадами. Через резистор R4 осуществляется отрицательная обратная связь, стабилизирующая режимы транзисторов но постоянному току. На транзисторах VT4, VT5, VT6 собран мощный усилитель звукового сигнала. Динамическая головка в режиме передачи используется в качестве микрофона, а в режиме приема — громкоговорителя. Режим каждого аппарата зависит от полярности напряжения, приложенного к выводам 1 и 2, подключенным к линии, соединяющей аппараты. Блок питания напряжением 12 В (батарея или выпрямитель) и переключатель полярности, от которой зависят режимы аппаратов, располагаются у первого абонента. Их соединение с обоими аппаратами показано на рис. 29.

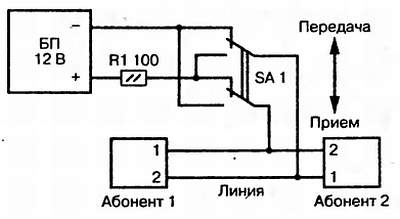

Рис. 29. Соединение аппаратуры переговорного устройства

Как видно, клеммами питания аппараты соединяются противоположно: когда на клемму 1 аппарата первого абонента подается плюс питания, на эту же клемму второго аппарата поступает минус, и наоборот.

В положении переключателя питания SA1, показанном на схеме, на клемму 1 первого аппарата поступает плюс, а минус с клеммы 2 в этом аппарате заземляется. При этом диод VD1 открыт, напряжение питания подается на микрофонный усилитель, и сигнал с микрофона после усиления с коллектора VT3 через конденсатор С4, открытый диод VD1 и клемму 1 проходит в верхний по схеме провод линии относительно нижнего провода. На клемму 1 второго аппарата поступает минус, а плюс с клеммы 2 в этом аппарате заземляется. Отрицательное напряжение питания отпирает диод VD2 и через резистор R7 осуществляет питание усилителя мощности аппарата 2. Вместе с тем, напряжение сигнала приложено между проводами линии, и если для аппарата 2 заземленным является верхний провод, то несущим сигнал оказывается нижний, подключенный также к клемме 1 второго аппарата. Через открытый диод VD2 и конденсатор С7 сигнал поступает на вход усилителя мощности и воспроизводится динамической головкой ВА1.

Если первый абонент переключит SA1 в нижнее по схеме положение, соответствующее для первого аппарата режиму приема, в первом аппарате питание поступит на усилитель мощности, а во втором — на микрофонный усилитель. Работа узлов окажется противоположной.

В устройстве используются динамические головки типа 0.25ГДШ-7 с сопротивлением звуковой катушки 50 Ом.
