1.3. Электрошоковое средство защиты

Воробьев А. [3]

Электрошокеры в настоящее время выпускаются промышленностью и бывают в широкой продаже. Самодельный электрошокер можно изготовить самостоятельно по принципиальной схеме, приведенной на рис. 5.

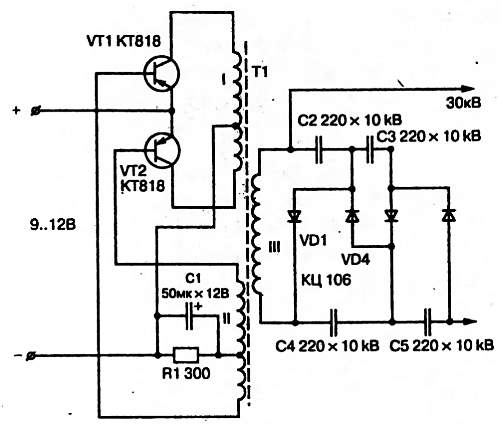

Рис. 5. Принципиальная схема электрошокового средства защиты

Схема электрошокера представляет собой преобразователь постоянного напряжения, который состоит из генератора переменного напряжения и последующего выпрямителя этого напряжения. Генератор собран на транзисторах VT1, VT2 и трансформаторе Т1. Обмотка I трансформатора является коллекторной, обмотка II — базовой. Подключение концов базовой обмотки к базам транзисторов осуществляется таким образом, чтобы соблюдались условия генерации: при отсутствии генерации нужно поменять местами концы этой обмотки. Резистор R1 и конденсатор С1 предназначены для задания рабочего режима транзисторов. Обмотка III — выходная, к ней подключен умножитель напряжения, выполненный на выпрямительных столбах VD1-VD4 и конденсаторах С2-С5.

Обмотка I трансформатора содержит 2 секции по 14 витков каждая проводом ПЭВ-2 диаметром 0,6 мм, обмотка II — 2 секции по 6 витков каждая проводом ПЭВ-2 диаметром 0,6 мм, обмотка III — 6000 витков проводом ПЭВ-2 диаметром 0,2 мм. Между обмотками I и II прокладывается изоляция — один слой ленты из фторопласта, между обмотками II и III — три слоя, а при рядовой намотке обмотки III между рядами прокладывается один слой этой ленты. Внутрь каркаса вставляется ферритовый стержень диаметром 8 мм. Питание электрошокера осуществляется от батареи, состоящей из 10 аккумуляторов типа Д-0,55.

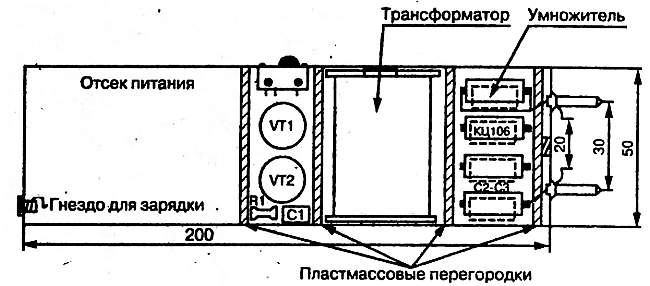

Размещение деталей устройства в пластмассовом корпусе размерами 40x50x190 мм показано на рис. 6.

Рис. 6. Размещение элементов схемы в корпусе электрошокера
