Приложение В ЦВЕТНАЯ МАРКИРОВКА РЕЗИСТОРОВ С ДОПУСКОМ 5 %

Маломощные проволочные и пленочные резисторы с допуском от 2 до 20 % имеют стандартные значения сопротивлений и стандартную схему цветной маркировки. У начинающего это может вызвать подозрения, но на самом деле такая маркировка позволяет легко определить сопротивление стоящего в схеме резистора по его цвету, а не по цифровой маркировке, которую не сразу разглядишь. Стандартные значения сопротивлений резисторов выбраны так, что смежные значения отличаются на 10 % для резисторов с допуском 2 и 5 % и на 20 % для допусков 10 и 20 %. С помощью цветной маркировки можно задать многие значения сопротивлений, но не все они существуют на практике.

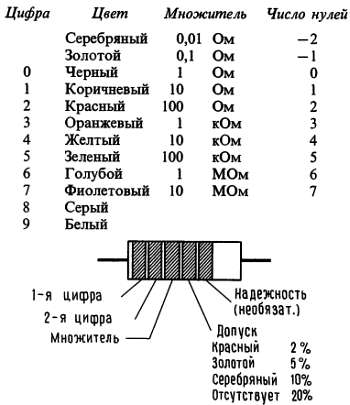

Две цифры и множитель определяют величину сопротивления резистора, и в таком порядке от одного конца резистора к другому выполняется цветная маркировка (рис. В.1). Обычно присутствует и четвертая цветная полоска, обозначающая допуск, а иногда и пятая для каких-либо других параметров (желтая или оранжевая полоска на металлопленочных резисторах обозначает уровень надежности).

Пример: красно-желто-оранжево-золотой — это резистор на 24 кОм с допуском 5 %.

Рис. В.1.

Ниже приведен стандартный ряд номинальных значений сопротивлений (невыделенные значения относятся только к допуску 2 и 5 %):

Стоимость композитных резисторов лежит в диапазоне от 3 центов за штуку (если покупается 1000 штук) до 15 центов (если покупается 25 штук). Иногда невыгодно покупать меньше чем 25–50 штук резисторов одного номинала, поэтому имеет смысл купить готовый набор резисторов с разными значениями сопротивлений.
