Приложение Г ПРЕЦИЗИОННЫЕ РЕЗИСТОРЫ С ДОПУСКОМ 1 %

Прецизионные пленочные резисторы с диапазоном допусков от 0,5 до 1 % находят широкое применение в промышленности и привлекают своей дешевизной. В частности, резисторы типа RN55D и RN60D очень часто продают по цене 8 центов за штуку, если приобретается не менее 100 штук, а набор резисторов со смешанными значениями сопротивлений, как правило, продают со скидкой. Резисторы типа RN55D имеют такие же размеры, как обычные композитные резисторы с мощностью 0,25 Вт (правда, те же самые резисторы, предназначенные для военного использования, имеют предельную мощность порядка 0,125 Вт при температуре окружающей среды 70 °C), а резисторы типа RN60D — такие же размеры, как композитные резисторы с мощностью 0,5 Вт. Для резисторов типа RN55D температурный коэффициент составляет 100 млн. долей/°С, а для резисторов типа RN55C (такого же размера) — 50 млн. долей/°С.

На корпус пленочных прецизионных резисторов нанесен четырехзначный цифровой код в отличие от обычной цветовой разметки. Три первые цифры определяют величину сопротивления, а последняя — число нулей, т. е. множитель. Например, код 1693 соответствует сопротивлению 169 кОм, а код 1000 — 100 Ом. (Отметим, что цветовые полоски играют такую же роль, но в цветовом коде участвуют только три цифры.) Для многих типов конденсаторов принята такая же цифровая маркировка. Если величина сопротивления очень мала, то для обозначения десятичной точки используют символ R, например, 49R9 — это 49,9 Ом, а 10R0 — 10,0 Ом.

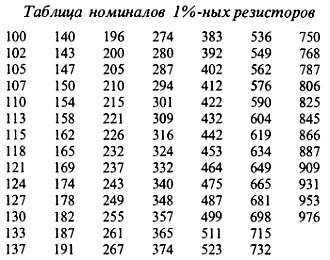

Стандартные значения сопротивлений лежат в диапазоне от 10,0 Ом до 301 кОм, и смежные значения отличаются одно от другого примерно на 2 %, некоторые изготовители, правда, предлагают подобные резисторы с сопротивлением от 4,99 Ом до 2,00 МОм. Стандартные значения для каждой декады приведены в представленной ниже таблице.

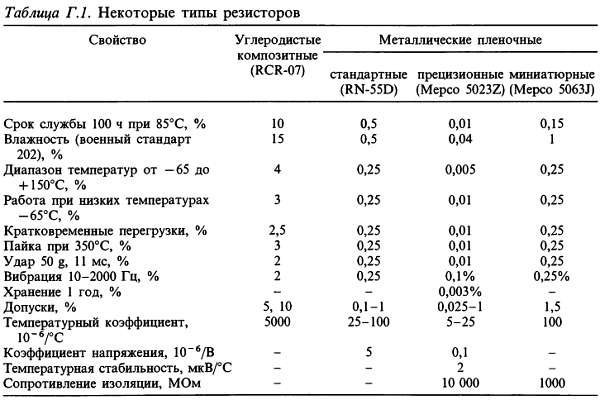

Резисторы с допуском 1 % часто используют в тех случаях, когда требуется очень высокая точность и стабильность; к группе прецизионных резисторов можно подключить небольшой регулируемый потенциометр. Рассчитывая на худший случай, следует иметь в виду, что для резисторов с допуском 1 % гарантируется величина сопротивления в пределах допуска только в определенных условиях. При изменении температуры, высокой влажности и при работе с предельными значениями мощности величина сопротивления может легко выйти за пределы допуска. Дрейф сопротивления со временем может достигать 0,5 %, особенно если резисторы работают с предельными значениями мощности. В схемах, от которых требуется особая точность и стабильность (порядка 0,1 %), следует использовать прецизионные проволочные резисторы или специальные пленочные резисторы, обеспечивающие такую стабильность. То же самое можно сказать и о композитных резисторах. Не стоит тешить себя мыслями, что фабричные спецификации на резисторы слишком консервативны, они отражают реальное положение вещей.
