1.3. Гирлянды с плавным переключением

Дмитриев В. [3]

Схема переключателя гирлянд, приведенная на рис. 3, содержит два одинаковых блока управления А1 и А2. В каждом блоке имеется релаксационный генератор, собранный на зарядно-разрядном конденсаторе С2 и динисторе V1. Заряд конденсатора происходит очень медленно через резистор R1, а разряд после отпирания динистора — быстро через резистор R2. При включенном тумблере S1 частота колебания генератора уменьшается примерно вдвое. С регулятора уровня R4 колебания поступают на базу транзистора V2. Пока мгновенное значение напряжения на базе мало, транзистор заперт и быстро заряжается конденсатор С4. При достижении напряжения пробоя отпирается динистор V3 и открывается тиристор V4.

При этом ярко загорается гирлянда Н1-Н10. Когда напряжение на базе транзистора окажется достаточным, он начинает открываться, частично разряжая конденсатор С4. В результате моменты открывания тиристора сдвигаются относительно мгновенного значения полупериодов сетевого напряжения, что приводит к снижению яркости ламп гирлянды. Когда транзистор войдет в насыщение, С4 полностью разрядится, тиристор запрется, и гирлянда погаснет.

Процесс во втором блоке управления протекает аналогично, но не синхронно с процессом в первом блоке. Поэтому гирлянды Н1-Н10 и Н21-Н30 иногда горят одновременно, иногда поочередно, иногда не горит ни одна. В последнем случае зажигается вспомогательная гирлянда Н11-Н20. Переменным резистором R2 устанавливается частота генератора, а резистором R4 — интенсивность свечения. Гирлянды содержат по 10 ламп накаливания, рассчитанных на напряжение 26 В и ток 0,12 А.

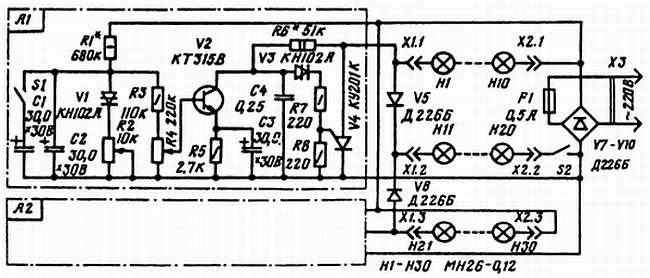

Рис. 3. Принципиальная схема гирлянд с плавным переключением
