9.2. Лампа накаливания служит дальше

Коломейцев К. [26]

Причины перегорания осветительных ламп известны. Чтобы продлить срок службы ламп, воспользуйтесь схемой устройства (рис. 33), которое помещается внутри выключателя сети, имеющего две клавиши — SA1 и SА2. Для включения лампы сначала нажимают на клавишу SA1.

Через диод VD1 замкнутые контакты SA1 и лампу протекает ток только одного полупериода напряжения сети, и лампа горит вполнакала. Этим она предохраняется от перегорания, так как сопротивление холодной нити значительно меньше горячей, отчего пусковой ток значительно больше номинального. Далее замыкают выключатель SA2, и все напряжение сети поступает на лампу. Теперь она горит полным накалом.

Чтобы легко находить в темноте клавишу SA1, ее подсвечивают неоновой лампой HL1.

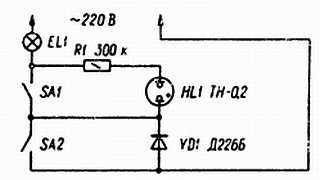

Рис. 33. Схема двухступенчатого включения лампы

Необходимость соблюдения очередности нажатия клавиш выключателя является недостатком рассмотренного устройства. Для его устранения нужен еще один диод, как показано на рис. 34, и тогда очередность включения перестает влиять на работу светильника.

Выключение света в обеих схемах производят, одновременно размыкая контакты выключателей SA1, SA2.

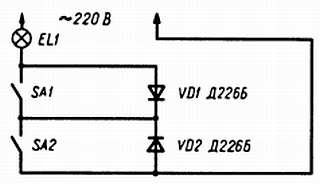

Рис. 34. Улучшенная схема двухступенчатого включения лампы
