10.2. «Карманный» метроном

Иванов А. [29]

Этот метроном можно использовать не только для контроля темпа исполняемой мелодии. К примеру, с помощью метронома можно наблюдать за ритмом движений и дыханием человека, выздоравливающего после тяжелой болезни.

Динамическая головка метронома воспроизводит 11 фиксированных частот: 60, 70, 80, 90, 100, 110, 120, 130, 140, 150 и 160 звуковых импульсов в минуту. Схема питается от батареи напряжением 5 В и потребляет около 100 мА во время звукового сигнала и 7 мА во время паузы. При изменении температуры в пределах 20 ± 15 °C частота повторения изменяется не более, чем на 1 %. Метроном снабжен световым индикатором, вспыхивающим в такт с звуковыми сигналами.

Устройство (рис. 37) собрано на микросхеме КР512ПС10 с усилительным каскадом на транзисторе VT1, нагруженным на светодиод HL1 с ограничительным резистором R13, параллельно которым подключается динамическая головка ВА1 с помощью соединителя X1. Этот же соединитель служит для подачи напряжения питания.

Рис. 37. Принципиальная схема метронома

Частота генератора устанавливается переключателем SA1. Резисторы R1-R11 должны быть высокоточными с допуском ± 0,5 %. Печатная плата с установленными элементами схемы показана на рис. 38.

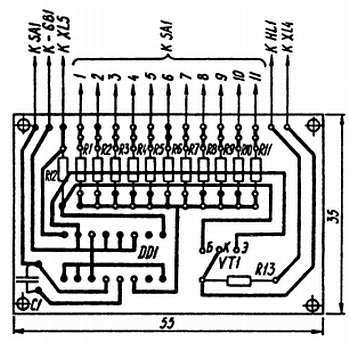

Рис. 38. Рисунок печатной платы метронома
